BMW X2 drugiej generacji było oparte na latach 2023, 2024, 2025, 2026, 2027, 2028 i 2029 z kodem modelu U10 . W tym czasie model rozwiązania. W tym poście opiszemy bezpieczniki i przekaźniki w BMW X2 2G , wraz ze schematami skrzynek bezpieczników, ich lokalizacją i przykładowymi zdjęciami. wrażliwą uwagę zwróćmy na bezpieczniki zapalniczki.
Cel poszczególnych elementów może być podany na karcie, która jest uzależniona od roku produkcji, wyposażenia dodatkowego, w którym znajduje się dostarczany samochód.
Contents
Skrzynka bezpieczników po stronie pasażera

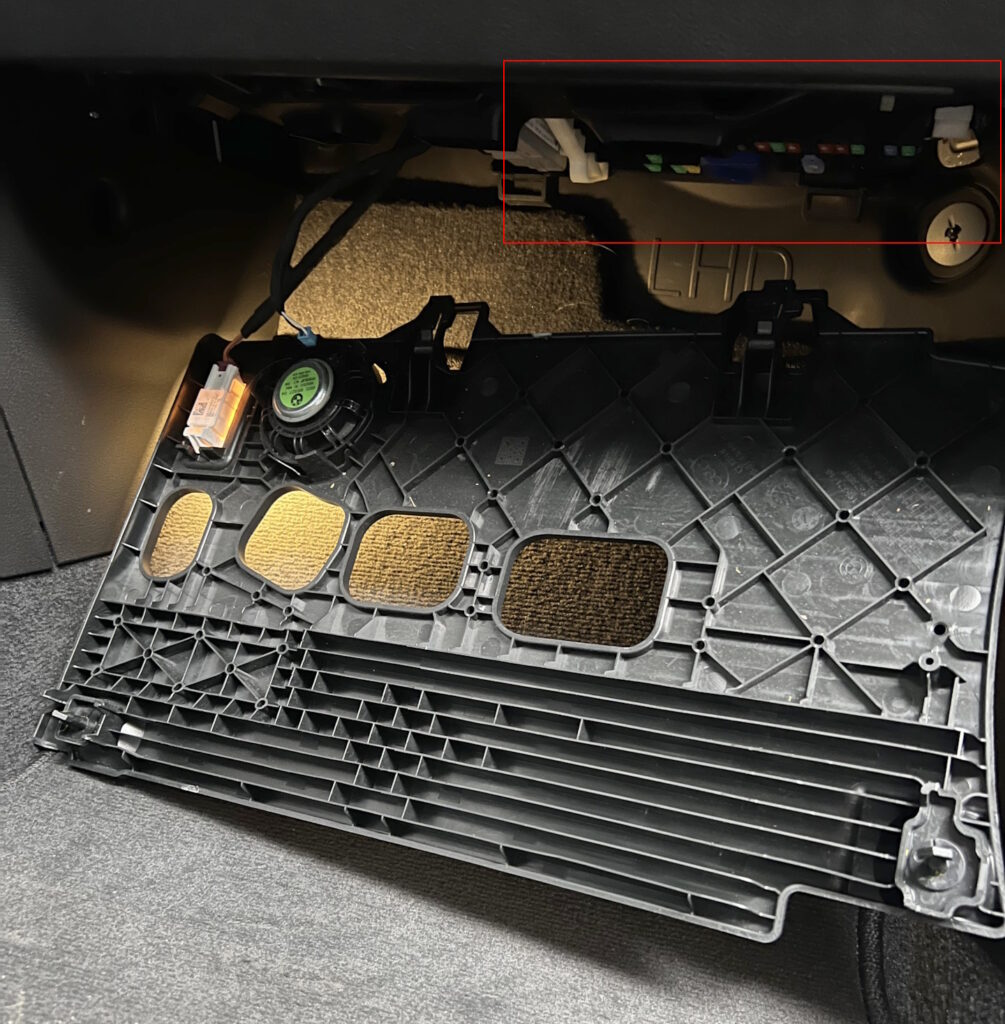

Wewnątrz bezpieczników i przekaźników znajduje się pod schowkiem na stronie pasażera. Dostęp do niej wymaga zdjęcia ochrony ochronnej.

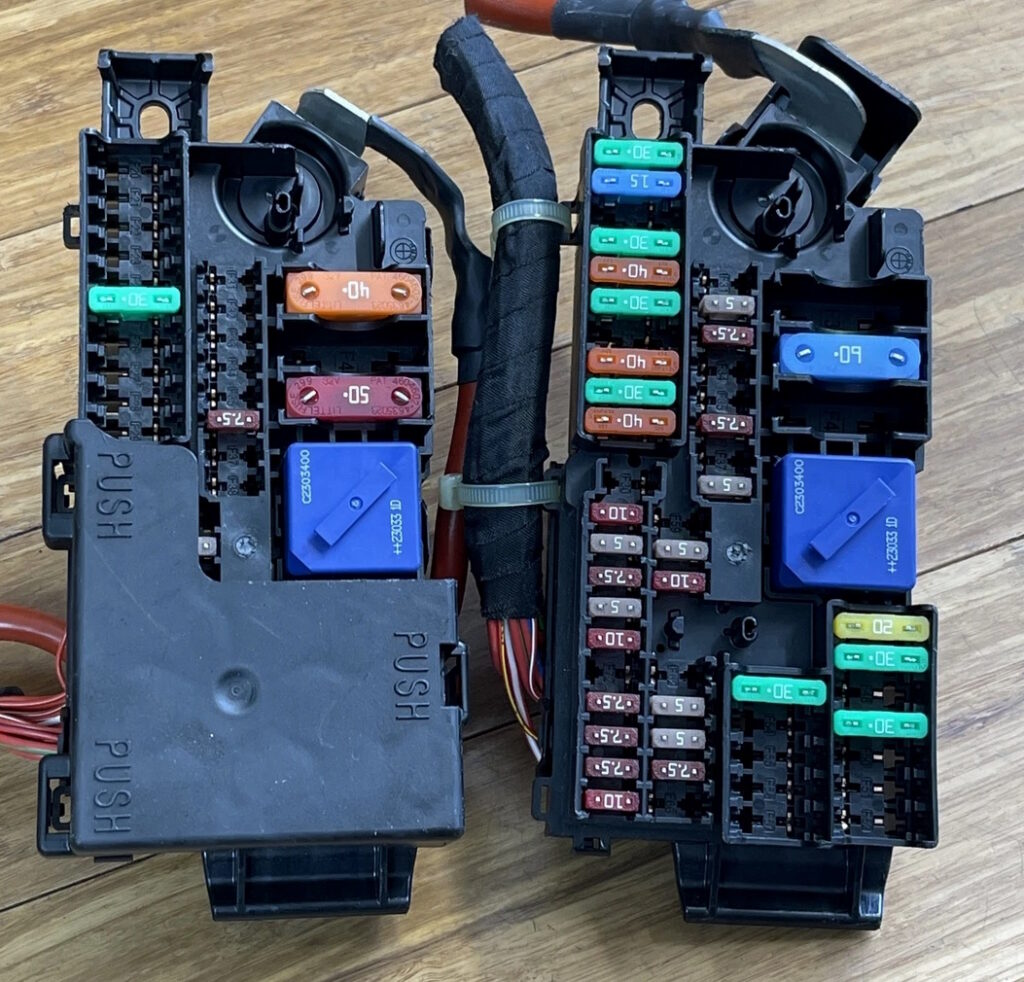

Przykładowe zdjęcie lewego i prawego bloku bezpieczników i przekaźników

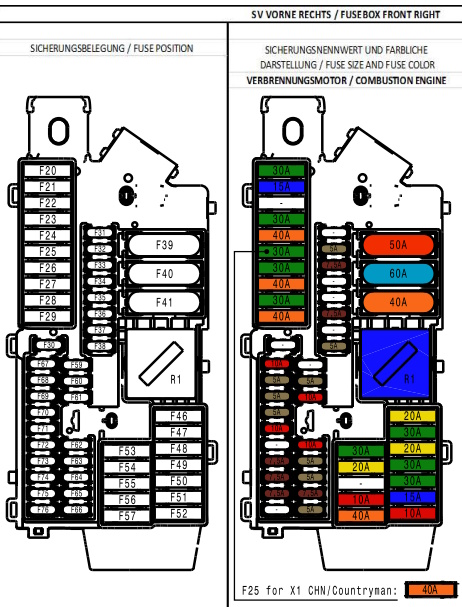

Diagram
Zadanie
| 20 | 30 A — Pompa paliwa |
| 21 | 15A — Zestaw wskaźników, wyświetlacz przezierny (HUD), system informacyjno-rozrywkowy |
| 23 | 30A — Wymienny moduł górny, przekaźnik naprzemienny |
| 24 | 40A — Zamek pokrywy bagażnika (klapy bagażnika), Automatyczne zamykanie klapy bagażnika |
| 25 | 30A — Lusterka elektryczne |
| 26 | 30A — Wtrysk paliwa i podobna elektronika (silnik spalinowy) |
| 27 | 40A — Odmrażacz tylnej szyby, Moduł sterujący funkcją kolumny kierownicy |
| 28 | 30A — Odmrażacz tylnej szyby, Moduł sterujący funkcją kolumny kierownicy |
| 29 | 40A — Klakson, Diagnostyka pokładowa (OBD), System informacyjno-rozrywkowy, BCP, Reflektory główne, Czujnik deszczu, Czujnik światła, Elektroniczna kontrola wysokości jazdy |
| 32 | 5A — Alarm |
| 33 | 7,5A — Moduł drzwiowy / Automatyczne ciche zamykanie, System dźwiękowy |
| 36 | 7,5 A — Zestaw wskaźników, Czujniki parkowania / HomeLink (otwieracz bramy garażowej), Wyświetlacz przezierny (HUD), System informacyjno-rozrywkowy |
| 37 | 7,5A — system hybrydowy |
| 38 | 5A — Wymienny moduł górny, przekaźnik naprzemienny |
| 39 | 50A — Moduł przyczepy |
| 40 | 60A — Klakson, Diagnostyka pokładowa (OBD), System informacyjno-rozrywkowy, BCP, Reflektory główne, Czujnik deszczu, Czujnik światła, Elektroniczna kontrola wysokości jazdy |
| 41 | 40A — System dźwiękowy (modele z silnikiem spalinowym) |
| 46 | 20A — Zapalniczka przednia i tylna, gniazdo 12 V, gniazdo ładowania w schowku |
| 47 | 30A — Regulacja siedziska |
| 48 | 20A — Moduł przyczepy |
| 49 | 30A — Silnik spalinowy: Wskaźnik biegu, EDC, Sterowanie automatyczną skrzynią biegów, AWD, Elektronika wtrysku paliwa |
| 49 | 20A — Układ hybrydowy: Wskaźnik biegu, EDC, Sterowanie automatyczną skrzynią biegów, AWD, Elektronika wtrysku paliwa |
| 50 | 30A — Moduł przyczepy |
| 51 | 15 A — Elektronika wtrysku paliwa (silnik spalinowy) |
| 52 | 10A — Elektronika wtrysku paliwa (silnik spalinowy) |
| 53 | 30A — Podgrzewane siedzenia |
| 54 | 20A — Moduł przyczepy |
| 56 | 10A — Elektronika wtrysku paliwa (silnik spalinowy) |
| 57 | 40A — Moduł górny zamienny, przekaźnik naprzemienny (silnik spalinowy) |
| 60 | 5A — Odmrażacz tylnej szyby, Moduł sterujący funkcją kolumny kierownicy |
| 61 | 10A — Moduł sterujący funkcją kolumny kierownicy |
| 62 | 10A — Systemy wspomagania jazdy |
| 63 | 5A — Wentylator elektryczny |
| 64 | 5A — Oświetlenie wewnętrzne |
| 65 | 7,5 A — czujniki parkowania / HomeLink (otwieracz bramy garażowej), wyświetlacz przezierny (HUD) |
| 66 | 5A — Regulacja siedziska |
| 67 | 10A — Systemy wspomagania jazdy |
| 68 | 5A — Czujniki parkowania / HomeLink (otwieracz bramy garażowej) |
| 69 | 5A — Systemy wspomagania jazdy |
| 70 | 5A — Zamek pokrywy bagażnika, Automatyczne zamykanie klapy bagażnika, Oświetlenie wnętrza |
| 71 | 10A — Pasy bezpieczeństwa |
| 73 | 7,5A — Wymienny moduł górny, Przekaźnik naprzemienny, Elektrochromatyczne lusterko wsteczne |
| 74 | 7,5A — Elektronika wtrysku paliwa, układ hybrydowy |
| 76 | Czujniki parkowania / HomeLink (otwieracz bramy garażowej), system informacyjno-rozrywkowy |
R1 – Przekaźnik zacisku 30B
Bezpieczniki 46 odpowiadają za działanie zapalniczki.
Skrzynka bezpieczników po stronie kierowcy
Drugą skrzynkę bezpieczników można zamontować pod panelem po lewej stronie.

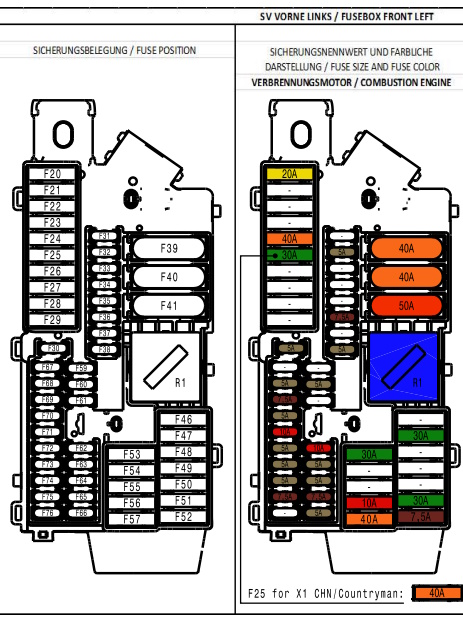

Diagram
Oznaczenie
| 24 | 40A — System dźwiękowy |
| 25 | 30A — Elektryczne szyby, Elektryczne lusterka |
| 30 | 5A — System informacyjno-rozrywkowy, system START-STOP |
| 36 | 7,5A — Moduł drzwiowy, automatycznie ciche zamykanie |
| 37 | 7,5 A — układ elektryczny/hybrydowy typu wtykowego |
| 38 | 5A — system 48 V |
| 38 | Układ 7,5 A — 48 V (elektryczny/hybrydowy typu wtykowego) |
| 39 | 40A — Klimatyzacja, Ogrzewanie / Niezależne ogrzewanie dodatkowe |
| 40 | 40A — Lusterka elektryczna (model z silnikiem spalinowym) |
| 41 | 50A — ABS (układ jazdy blokowania kół), DSC (dynamiczna kontrola stabilności), hamulec postojowy, system START-STOP |
| 47 | 30A — Regulacja siedziska |
| 49 | 20A — wtyczka Elektryczny/hybrydowy typu: DME (cyfrowa elektronika silnika), wbudowany moduł napięciowy (IVM) |
| 51 | 30A — System dźwiękowy, Infotainment |
| 52 | 7,5 A — DME (cyfrowa elektronika silnika), wbudowany moduł napięciowy (IVM) |
| 53 | 30A — Podgrzewane posiłki |
| 55 | 7,5 A — wtyczka elektryczna/hybrydowa typu: DME (cyfrowa elektronika silnika), wbudowany moduł napięciowy (IVM) |
| 56 | 10A — DME (cyfrowa elektronika silnika), dodatkowy moduł napięciowy (IVM) |
| 56 | 15A — wtyczka typu Elektryczny/hybrydowy: DME (cyfrowa elektronika silnika), wbudowany moduł napięciowy (IVM) |
| 57 | 40A — Silnik spalinowy: Wymiana modułu górnego, przekaźnika na przemiennego |
| 60 | 5A — Odmrażacz elektryczny, moduł sterujący sterownika elektrycznego |
| 62 | 10A — Wspomaganie jazdy |
| 63 | 5A — System dźwiękowy |
| 64 | 5A — Oświetlenie wewnętrzne |
| 66 | 5A — Regulacja siedziska |
| 67 | 15A — wtyczka Elektryczny / Hybrydowy typu: Układ hybrydowy |
| 68 | 5A — Wentylator elektryczny, Czujniki parkowania / HomeLink (otwieracz bramy garażowej), System wspomagania jazdy, Układ hybrydowy |
| 69 | 7,5 A — NFC |
| 70 | 5A — DME (cyfrowa elektronika silnika), moduły napięciowe (IVM), system hybrydowy |
| 71 | 10A — Wskaźnik Biegu, DSC (Dynamiczna Kontrola Stabilności), SMG (Sekwencyjna Manualna Skrzynia Biegów) |
| 72 | 5A — Asystent kierowcy |
| 74 | 5A — system 48 V, system hybrydowy |
Sprawdź elementy konstrukcyjne na schemacie stosowania w dokumentacji.

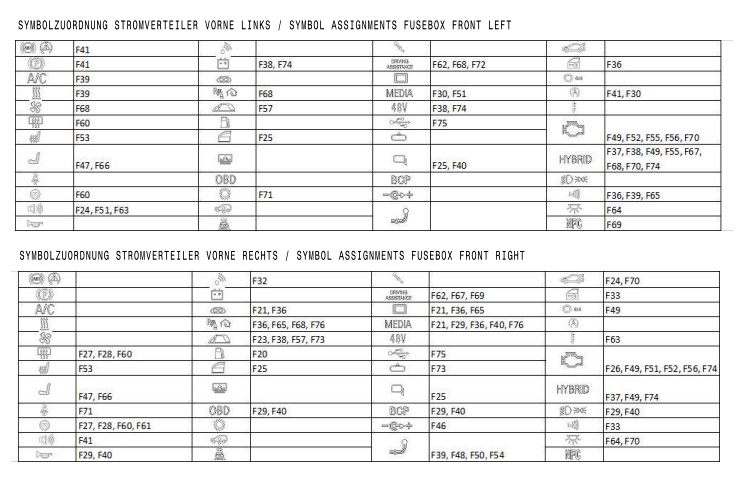

Przykładowa broszura opisująca cel (karta zabezpieczająca): pobierz.
Dodatkowa bezpieczników
Komora bezpieczników jest zainstalowana w urządzeniu elektrycznym BDC (Body Domain Controller), zamontowanym na słupku, pod wykończeniem kabin, po prawej stronie pasażera.

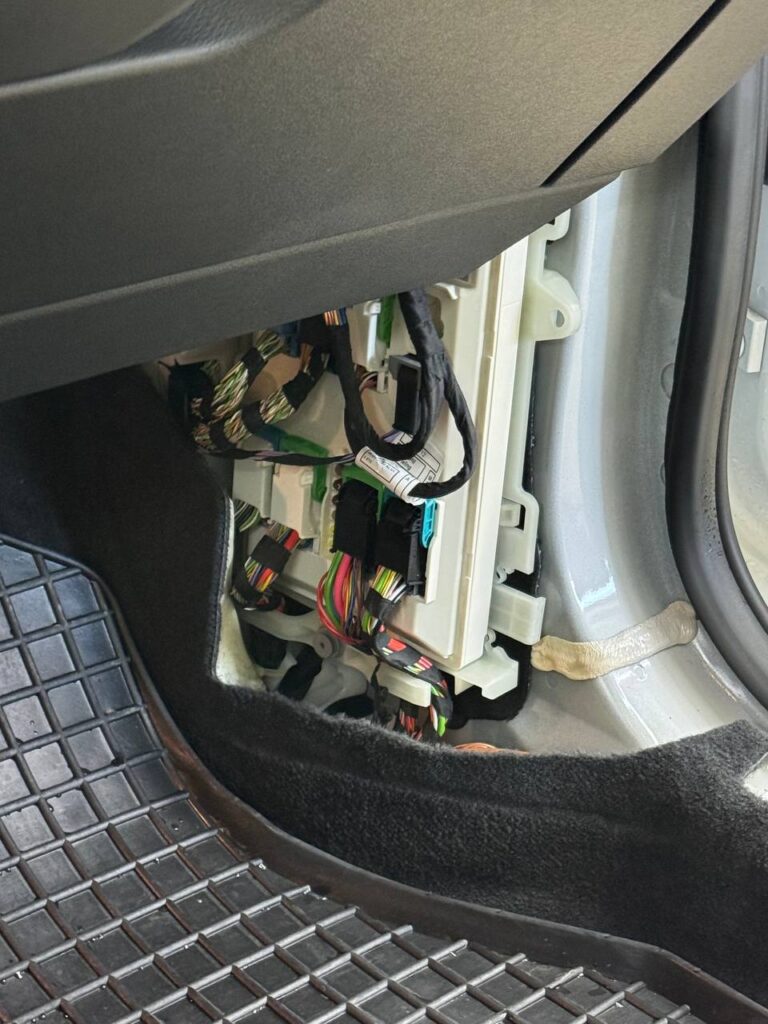

Lokalizacja

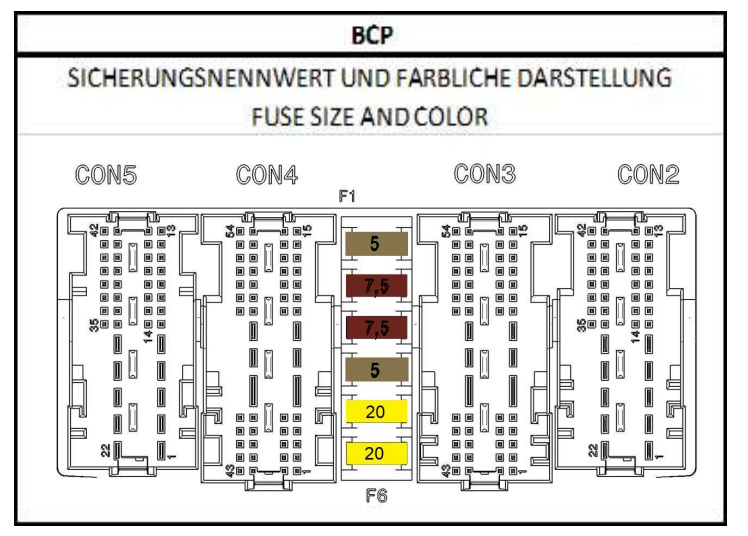

Diagram
Przydział
| F1 | 5 A — moduł wykonawczy zasilania, Systemy wspomagania jazdy, Reflektory główne, Czujnik deszczu, Czujnik świateł, Elektroniczna kontrola wysokości jazdy, Oświetlenie wnętrza |
| F2 | 7,5 A — Diagnostyka pokładowa (OBD), Układ hybrydowy |
| F3 | 7,5 A — Układ klimatyzacji, Klapa tylna |
| F4 | 5 A — Zapalniczka przednia i tylna, gniazdo 12 V, gniazdo zasilania w schowku, system informacyjno-rozrywkowy, klapa bagażnika, moduł drzwi / automatycznie zamykanie, system START-STOP |
| F5 | 20 A — Moduł drzwiowy / Automatyczne ciche zamykanie |
| F6 | 20 A — Moduł drzwiowy / Automatyczne ciche zamykanie |
