BMW E39 to kolejna modyfikacja BMW serii 5. Seria ta była produkowana w latach 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, a kombi także w 2004 roku. W tym czasie samochód przeszedł jedną zmianę stylizacji. Rozważymy szczegółowo wszystkie bezpieczniki i przekaźniki BMW E39 ze schematami i oznaczeniem przeznaczenia.
Należy pamiętać, że lokalizacja bezpieczników i przekaźników zależy od wyposażenia i roku produkcji pojazdu. Najnowsze informacje na temat bezpieczników można znaleźć w broszurze znajdującej się w schowku pod pokrywą bezpieczników oraz z tyłu prawego poszycia bocznego w bagażniku.
Contents

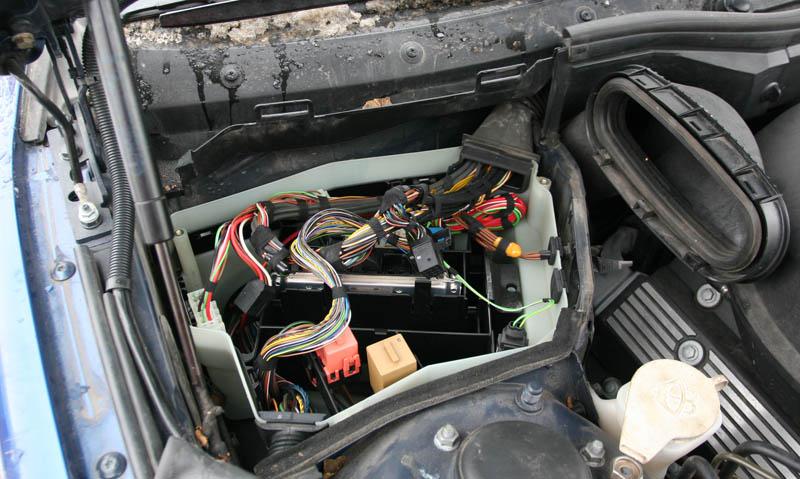

Komora silnika
Skrzynka bezpieczników znajduje się w prawym skrajnym rogu, prawie przy przedniej szybie.
Schemat
Opis
| 1 | Elektroniczna jednostka sterująca silnikiem |
| 2 | Elektroniczna jednostka sterująca skrzynią biegów |
| 3 | Przekaźnik sterujący silnikiem |
| 4 | Przekaźnik cewki zapłonowej – z wyjątkiem 520i (22 6S 1) / 525i / 530i |
| 5 | Przekaźnik silnika wycieraczek szyby przedniej 1 |
| 6 | Przekaźnik silnika wycieraczek szyby przedniej 2 |
| 7 | Przekaźnik silnika wentylatora skraplacza klimatyzacji 1 |
| 8 | Przekaźnik Z silnika elektrycznego wentylatora skraplacza klimatyzatora |
| 9 | Przekaźnik pompy powietrza wydechowego / przekaźnik ABS |
Wyłączniki automatyczne
| F1 | 30A ECM, zawór pochłaniacza EVAP, czujnik przepływu powietrza, czujnik położenia wałka rozrządu 1, termostat płynu chłodzącego – 535i / 540i |
| F2 | 30A Pompa układu dopływu powietrza do wylotu, e/m zawór układu zmiany geometrii kolektora dolotowego, wtryskiwacze (z wyjątkiem 520i (22 6S1) / 525i / 530i), elektroniczna jednostka sterująca silnikiem, e/m zawór akumulatora oparów paliwa, napęd (1,2 ) układów zmiennych faz rozrządu, napęd układu regulacji obrotów biegu jałowego |
| F3 | 20A Czujnik położenia wału korbowego, czujnik położenia wałka rozrządu (1,2), czujnik przepływu powietrza |
| F4 | 30A Podgrzewane czujniki tlenu, ECM |
| F5 | 30A Przekaźnik cewki zapłonowej – z wyjątkiem 520i (22 6S1) / 525i / 530i |
Przedział pasażerski
Skrzynka bezpiecznikowa

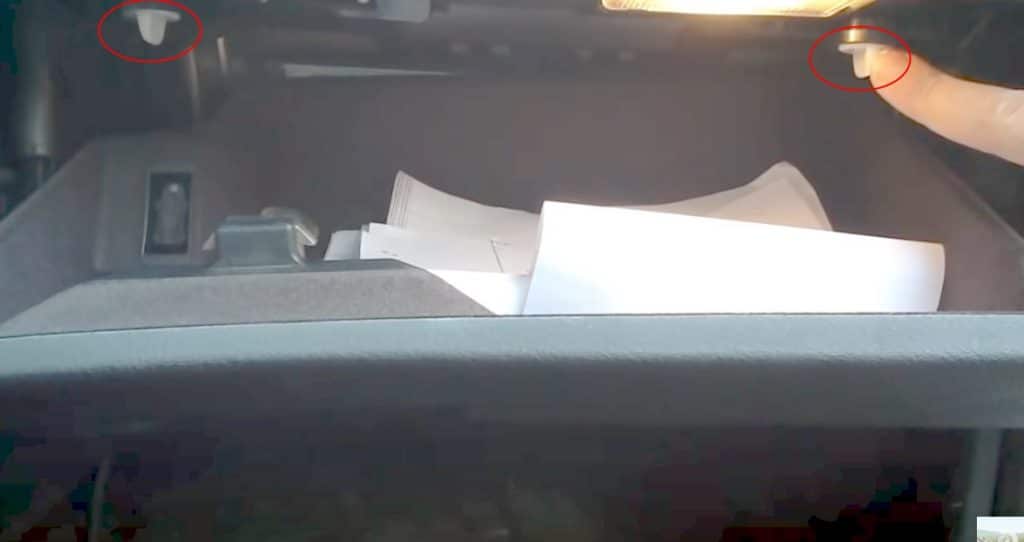

Znajduje się w schowku na rękawiczki (lub nazywa się go schowkiem). Aby się do niego dostać, należy otworzyć schowek i obrócić mocowania.

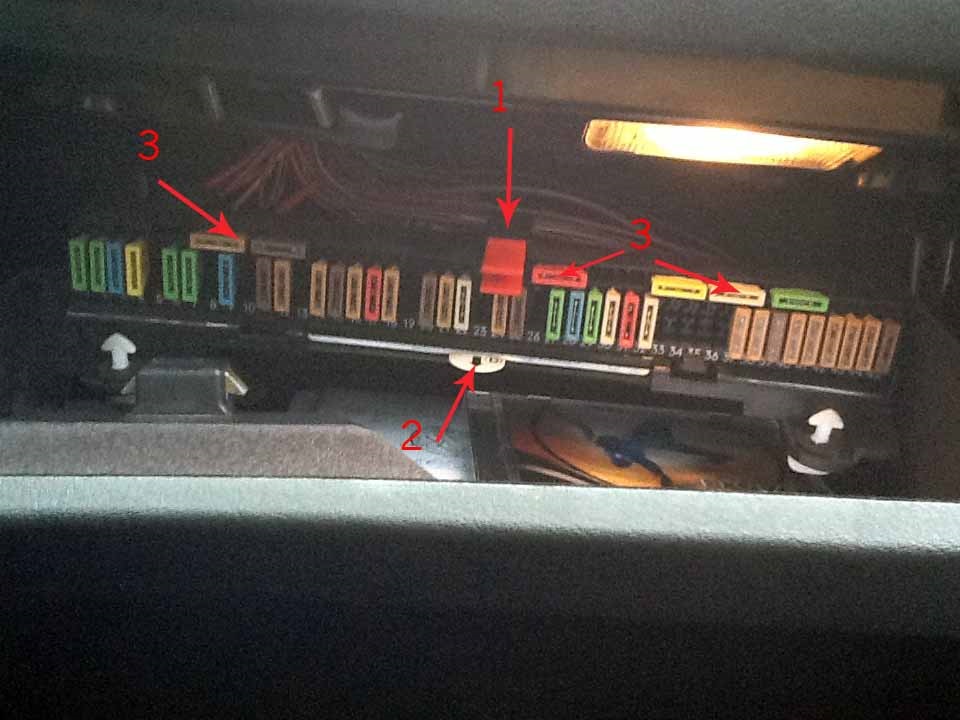

A samo pudełko spadnie na dno. Będzie to wyglądać mniej więcej tak.
- Pęseta do bezpieczników
- Twój aktualny schemat bezpieczników (zwykle w języku niemieckim)
- Zapasowe bezpieczniki (mogą nie być dostępne; -).
Przeznaczenie
| NIE. | Rozszyfrowanie |
| 1 | Wycieraczka 30A |
| 2 | 30A Układy spryskiwaczy szyb i reflektorów |
| 3 | 15A Sygnał dźwiękowy |
| 4 | Oświetlenie wnętrza 20A, oświetlenie bagażnika, układ spryskiwaczy szyb |
| 5 | 20A Silnik przesuwania/podnoszenia panelu dachowego |
| 6 | 30A Elektryczne szyby, centralny zamek |
| 7 | 20A Dodatkowy wentylator, zapalniczka. |
| 8 | System 25A ASC (automatyczny system kontroli stabilności) |
| 9 | 15A Podgrzewane dysze spryskiwaczy szyb, układ klimatyzacji |
| 10 | 30A Elektryczna regulacja położenia fotela pasażera obok kierowcy |
| 11 | Układ serwotroniczny 8A |
| 12 | 5A |
| 13 | 30A Elektryczna regulacja położenia kolumny kierownicy, fotela kierowcy |
| 14 | 5A Sterowanie silnikiem, system antykradzieżowy |
| 15 | 8A Złącze diagnostyczne, zarządzanie silnikiem, system antykradzieżowy |
| 16 | 5A Moduł systemu oświetleniowego |
| 17 | 10A Pojazd z silnikiem Diesla ABS, ASC, pompa paliwa |
| 18 | 5A Tablica przyrządów |
| 19 | System 5A EDC, elektroniczny system kontroli zawieszenia), system PDC (system kontroli odległości parkowania) |
| 20 | 8A Ogrzewana tylna szyba, ogrzewanie, klimatyzacja, dodatkowy wentylator |
| 21 | 5A Elektryczna regulacja fotela kierowcy, przyciemniane lusterko, otwieracz bramy garażowej |
| 22 | 30A Dodatkowy wentylator |
| 23 | 10A Instalacja grzewcza, instalacja ogrzewania postojowego |
| 24 | 5A Podświetlenie wskaźnika położenia dźwigni wyboru trybu pracy na tablicy rozdzielczej |
| 25 | 8A Wyświetlacz wielofunkcyjny (MID) |
| 26 | 5A Wycieraczka szyby przedniej |
| 27 | 30A Elektryczny podnośnik szyb, system centralnego zamykania |
| 28 | 30A Układ klimatyzacji z wentylatorem grzewczym |
| 28 | 30A Elektryczna regulacja lusterek zewnętrznych, elektryczny podnośnik szyb, centralny zamek |
| 30 | 25A ABS w pojazdach z silnikiem Diesla, ABS w pojazdach z silnikiem benzynowym |
| 31 | 10A Układ ABS samochodu z silnikiem benzynowym, układ ASC, pompa paliwa |
| 32 | 15A Układ ogrzewania siedzenia |
| 33 | – |
| 34 | 10A Układ ogrzewania kierownicy |
| 35 | – |
| 36 | – |
| 37 | 5A |
| 38 | 5A Podświetlenie wskaźnika położenia dźwigni wyboru trybu pracy, gniazda diagnostycznego, sygnału dźwiękowego |
| 39 | 8A System poduszek powietrznych, oświetlenie lusterek uchylnych |
| 40 | 5A Tablica przyrządów |
| 41 | 5A Układ poduszek powietrznych, sygnał hamulca, układ kontroli stałej prędkości, moduł układu oświetlenia |
| 42 | 5A |
| 43 | 5A Monitor pokładowy, radio, telefon, pompka spryskiwacza szyby tylnej, wycieraczka szyby tylnej |
| 44 | 5A Kierownica wielofunkcyjna, wyświetlacz [MID], radio, telefon |
| 45 | 8A Elektryczna roleta zasłony tylnej szyby |
Bezpieczniki 7, 51 i 52 odpowiadają za działanie zapalniczki.
Skrzynka przekaźników

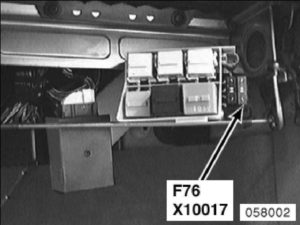

Znajduje się w specjalnym białym plastikowym pudełku. Aby uzyskać dostęp, musisz wyjąć sam schowek.

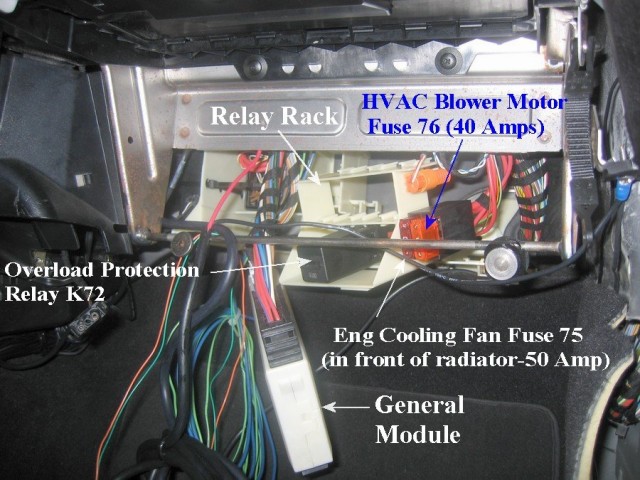

Widok ogólny zdemontowanego schowka podręcznego

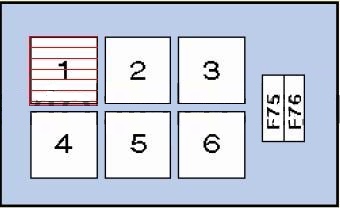

Schemat
Opis
| 1 | Przekaźnik silnika wentylatora skraplacza klimatyzacji 2 (^ 03/98) |
| 2 | Przekaźnik pompy spryskiwacza reflektorów |
| 3 | |
| 4 | Przekaźnik rozrusznika |
| 5 | Przekaźnik fotela elektrycznego/przekaźnik regulatora kolumny kierownicy |
| 6 | Przekaźnik silnika dmuchawy nagrzewnicy |
| F75 | (50A) Silnik dmuchawy skraplacza klimatyzacji, silnik dmuchawy płynu chłodzącego |
| F76 | (40A) Moduł sterujący silnika klimatyzacji / dmuchawy nagrzewnicy |
Dodatkowa skrzynka bezpieczników

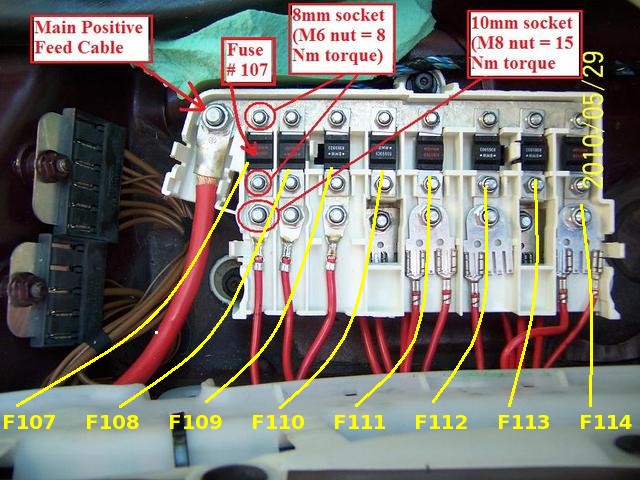

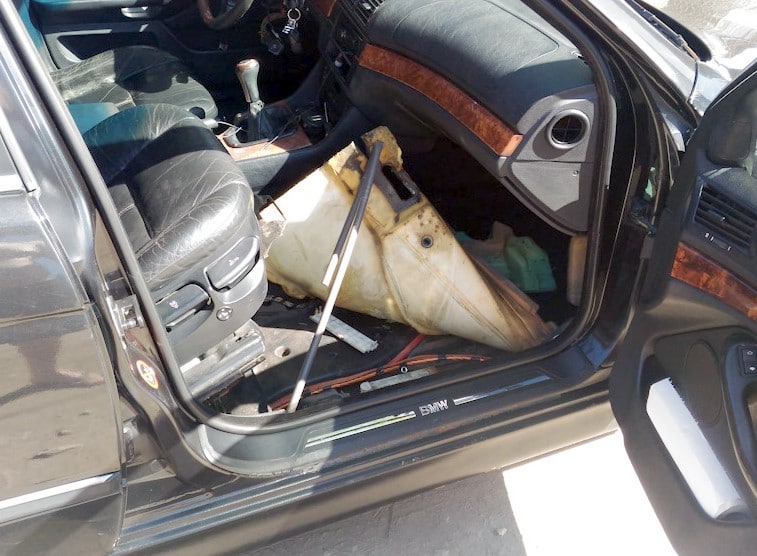

Znajduje się pod siedzeniem pasażera, w pobliżu progu drzwi. Aby uzyskać dostęp, należy podnieść tapicerkę kabiny pasażerskiej.
Schemat
Przeznaczenie
| F107 | 50A Przekaźnik pompy wtryskowej powietrza wtórnego (AIR) |
| F108 | Moduł sterujący ABS 50A |
| F109 | 80A Przekaźnik sterujący silnikiem (EC), skrzynka bezpieczników (F4 i F5) |
| F110 | Skrzynka bezpieczników 80A – konsola 1 (F1-F12 i F22-F25) |
| F111 | 50A Wyłącznik zapłonu |
| F112 | 80A Moduł sterujący lampą |
| F113 | 80A przekaźnik regulacji kolumny kierownicy / kolumny kierownicy, skrzynka bezpieczników – deska rozdzielcza 1 (F27-F30), skrzynka bezpieczników – deska rozdzielcza 2 (F76), moduł sterujący lampami, skrzynka bezpieczników – deska rozdzielcza 1 (F13) – z podparciem lędźwiowym |
| F114 | 50A Stacyjka, złącze linii danych (DLC) |
Bagażnik

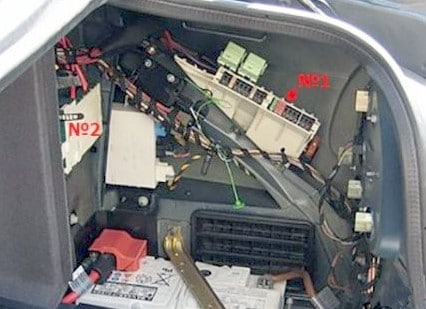

W bagażniku po prawej stronie za tapicerką znajdują się jeszcze 2 skrzynki z bezpiecznikami i przekaźnikami.

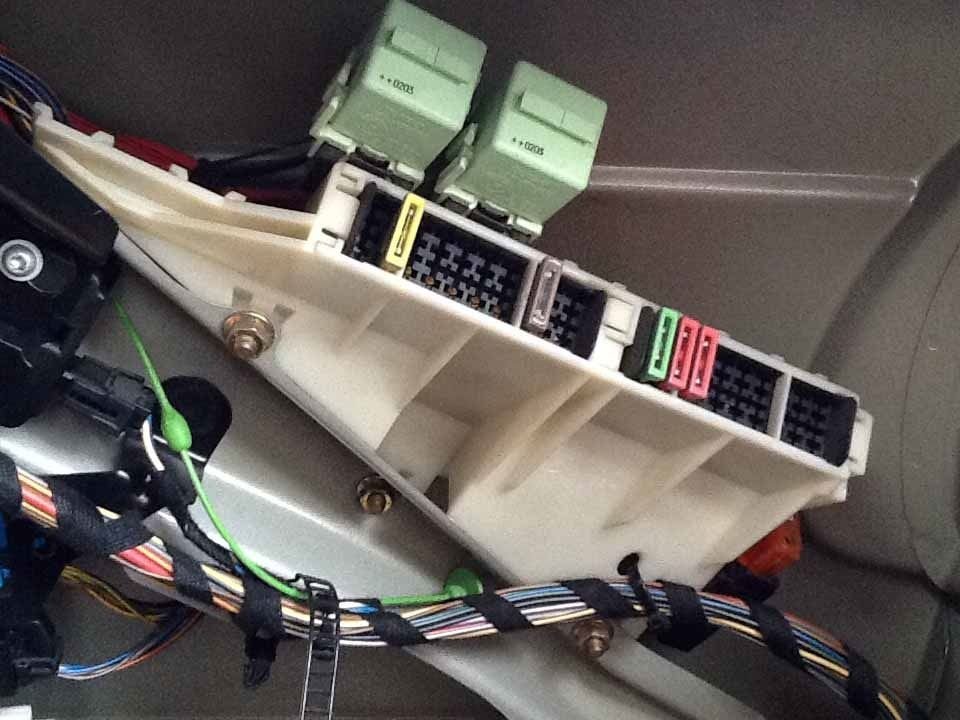

Skrzynka bezpieczników i przekaźników

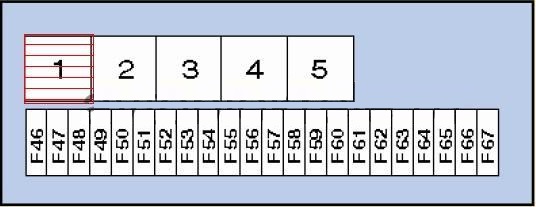

Schemat
Przeznaczenie
Przekaźnik
- przekaźnik 1 zabezpieczenia przed przeciążeniami i skokami napięcia;
- przekaźnik pompy paliwa;
- przekaźnik ogrzewania tylnej szyby;
- przekaźnik 2 zabezpieczenie przed przeciążeniami i skokami napięcia;
- zablokuj szyjkę wlewu paliwa przekaźnika napędu.
| NIE. | Opis |
| 46 | 15A Instalacja ogrzewania postojowego Instalacja wentylacji postojowej |
| 47 | 15A System ogrzewania postojowego |
| 48 | 5A System antywłamaniowy i antywłamaniowy |
| 49 | 30A Ogrzewana tylna szyba |
| 50 | 8A Zawieszenie pneumatyczne |
| 51 | 30A Zawieszenie pneumatyczne, gniazdo w bagażniku |
| 52 | Bezpiecznik zapalniczki samochodowej 30A BMW 5 e39 |
| 53 | 8A Centralny zamek |
| 54 | 15A Pompa paliwa |
| 55 | 20A Pompa spryskiwacza tylnej szyby, wycieraczka tylna |
| 56 | – |
| 57 | – |
| 58 59 | 5a |
| 60 | Elektroniczny układ kontroli zawieszenia systemu 15A EDC |
| 61 | System 5A PDC (system kontroli odległości przy parkowaniu) |
| 62 | – |
| 63 | – |
| 64 | 30A Monitor pokładowy, odtwarzacz CD, system nawigacji, radio |
| 65 | 10A Telefon |
| 66 | 10A Monitor pokładowy, system nawigacji, radio, telefon |
| 67 | – |
| 68 | – |
| 69 | – |
| 70 | – |
| 71 | – |
| 72 | – |
| 73 | – |
| 74 | – |
Za zapalniczkę odpowiadają bezpieczniki nr 51 i 52 o wartości 30A.
Skrzynka bezpieczników dużej mocy
Druga skrzynka bezpieczników znajduje się w pobliżu akumulatora.
Oznaczenie
| F100 | 200A Skrzynka bezpieczeństwa w nogach (F107-F114) |
| F101 | Skrzynka bezpieczników 80A – strefa obciążenia 1 (F46-F50, F66) |
| F102 | 80A Skrzynka bezpieczników, obszar ładowania 1 (F51-F55) |
| F103 | 50A Moduł sterujący przyczepy |
| F104 | 50A Przekaźnik zabezpieczający przed przepięciem 2 |
| F105 | Skrzynka bezpieczników 100 A (F75), nagrzewnica pomocnicza |
| F106 | 80A Bagażnik, 1 bezpiecznik (F56-F59) |
