W tej publikacji możesz zapoznać się z lokalizacją skrzynek przekaźników i bezpieczników w BMW E46 serii 3 z oznaczeniem schematów i ich lokalizacją. BMW E46 Sedan to czwarta generacja trzeciej serii BMW, produkowana w latach 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 i 2006.
Contents
Lokalizacje

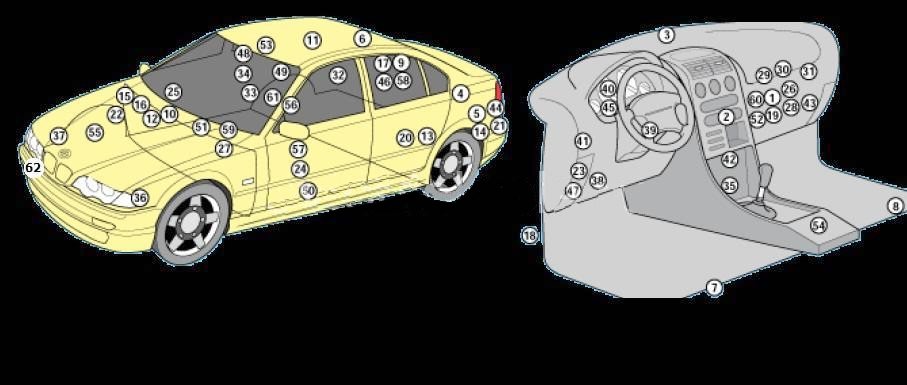

Schemat
Przeznaczenie
| 1 | Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji – za deską rozdzielczą, po prawej stronie |
| 2 | Elektroniczna jednostka sterująca klimatyzatora |
| 3 | Czujnik nasłonecznienia (układ klimatyzacji) |
| 4 | Wzmacniacz sygnału antenowego – tylny słupek |
| 5 | Wzmacniacz antenowy – Bagażnik lewy – Kabriolet |
| 6 | Wzmacniacz sygnału antenowego – pod tylnym spojlerem – kombi |
| 7 | Czujnik uderzenia bocznego – od strony kierowcy, pod siedzeniem (pod dywanikiem) |
| 8 | Czujnik uderzenia bocznego – po stronie pasażera, pod siedzeniem (pod dywanikiem) |
| 9 | Czujnik pochylenia pojazdu (system antykradzieżowy) – prawa strona bagażnika |
| 10 | Sygnał dźwiękowy antywłamaniowy – rezonator układu dolotowego |
| 11 | Centralka antykradzieżowa (z regulacją głośności) – panel sufitowy |
| 12 | Włącznik zabezpieczenia przeciwkradzieżowego, maska - komora silnika, prawa tylna część – w kostce montażowej |
| 13 | Wzmacniacz wyjściowy audio – za lewym tylnym panelem wykończeniowym – kabriolet |
| 14 | Wzmacniacz wyjściowy audio – lewy przedział bagażowy |
| 15 | Dodatkowa jednostka sterująca nagrzewnicą |
| 16 | Akumulator – komora silnika, tył prawy – 4 cyl. silniki |
| 17 | Akumulator – prawa strona bagażnika – 6cyl. silniki / Diesel |
| 18 | Przełącznik otwierania klapy tylnej/otwierania tylnej klapy – dolny lewy panel ochronny |
| 19 | Przekaźnik silnika pokrywy dachu kabrioletu – za deską rozdzielczą, po prawej stronie |
| 20 | Sterownik dachu składanego – za tylną lewą osłoną |
| 21 | Przekaźnik siłownika dachu składanego – przedział bagażowy, lewy |
| 22 | Złącze diagnostyczne (DLC) |
| 23 | Złącze diagnostyczne (DLC) – za deską rozdzielczą, przy kolumnie kierownicy (05/00 ^) |
| 24 | Sterownik lusterka wstecznego, strona kierowcy |
| 25 | Sterownik lusterka wstecznego, strona pasażera |
| 26 | Sterownik składanych lusterek – za schowkiem |
| 27 | Skrzynka bezpieczników/przekaźników, komora silnika – w bloku montażowym |
| 28 | Skrzynka bezpieczników/przekaźników, tablica przyrządów 1 – w schowku |
| 29 | Skrzynka bezpieczników/przekaźników, tablica przyrządów 2-za schowkiem |
| 30 | Skrzynka bezpieczników/przekaźników, tablica przyrządów 3 za schowkiem |
| 31 | Sterownik spryskiwaczy reflektorów – za deską rozdzielczą, po prawej stronie |
| 32 | Przekaźnik ogrzewania tylnej szyby – prawy przedział bagażowy, przód |
| 33 | Przekaźnik podgrzewanej szyby tylnej 1 – za prawym tylnym panelem wykończeniowym – kabriolet |
| 34 | Przekaźnik podgrzewanej szyby tylnej 2 – za prawym tylnym panelem wykończeniowym – kabriolet |
| 35 | Przekaźnik wentylatora nagrzewnicy – za konsolą środkową |
| 36 | Sygnał dźwiękowy 1 |
| 37 | Sygnał dźwiękowy 2 |
| 38 | Elektroniczna jednostka sterująca immobilizera – w pobliżu kolumny kierownicy |
| 39 | Antena pierścieniowa immobilizera – w pobliżu stacyjki |
| 40 | Jednostka sterująca zestawu wskaźników – za deską rozdzielczą |
| 41 | Sterownik oświetlenia – funkcje: przekaźnik alarmowy, włącznik świateł, przekaźnik kierunkowskazów, reostat oświetlenia zestawu wskaźników |
| 42 | Zespół przełącznika wielofunkcyjnego |
| 43 | Wielofunkcyjna jednostka sterująca – za schowkiem – funkcje: zabezpieczenie przed kradzieżą, lusterko wsteczne z funkcją automatycznego przyciemniania, system audio, centralny zamek, elektryczne szyby, lampy ostrzegawcze, lampki oświetlenia wnętrza, elektroniczna jednostka sterująca SRS, wymiary tylne, sekwencyjna manualna skrzynia biegów , wycieraczka/spryskiwacz szyby przedniej |
| 44 | Jednostka sterująca nawigacją – bagażnik lewy |
| 45 | Antena nawigacyjna – za zestawem wskaźników |
| 46 | Jednostka sterująca systemem parkowania – prawa strona bagażnika |
| 47 | Brzęczyk asystenta parkowania – ilość miejsca na nogi z przodu, po lewej stronie |
| 48 | Czujnik deszczu |
| 49 | Dodatkowe bezpieczniki – bagażnik – na misce zawieszenia |
| 50 | Sterownik fotela sterowany elektrycznie – pod siedzeniem, po stronie kierowcy |
| 51 | Moduł sterujący fotela sterowany elektrycznie – pod siedzeniem, po stronie pasażera |
| 52 | Przekaźnik pompy powietrza wylotowego – za prawą stroną deski rozdzielczej |
| 53 | Sterownik panelu elektrycznego otwieranego dachu |
| 54 | Sterownik SRS – pod dywanikiem |
| 55 | Czujnik wysokości nadwozia (przód), korektor nadkola przedniego prawego |
| 56 | Czujnik wysokości nadwozia (tył), skorygowany rfar – nadkole tylne prawe |
| 57 | Jednostka sterująca interfejsu telefonu – pod konsolą środkową, z tyłu |
| 58 | Sterownik przyczepy – prawa strona bagażnika |
| 59 | Elektroniczna jednostka sterująca skrzyni biegów – komora silnika – w bloku montażowym |
| 60 | Sterownik monitorujący ciśnienie w oponach – za schowkiem |
| 61 | Czujnik prędkości pojazdu – czujnik prędkości prawego tylnego koła |
| 62 | Czujnik temperatury dyszy spryskiwacza szyby przedniej – pod spodem (przód) |
Przedział pasażerski
Skrzynka bezpiecznikowa

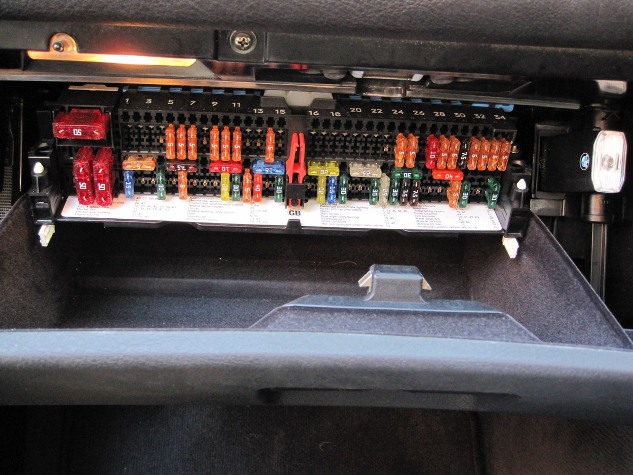

Znajduje się w schowku (schowku) przed pasażerem z przodu. Odkręć odpowiednie śruby, aby uzyskać dostęp.

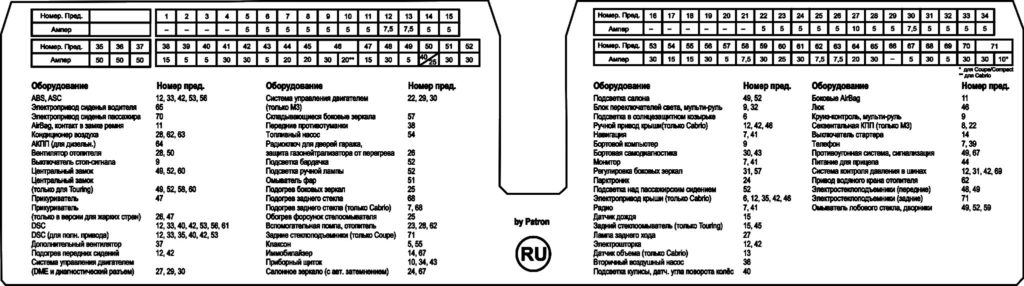

Poniżej znajdziesz dokumentację z dokładnym opisem lokalizacji Twoich bezpieczników. Coś takiego:

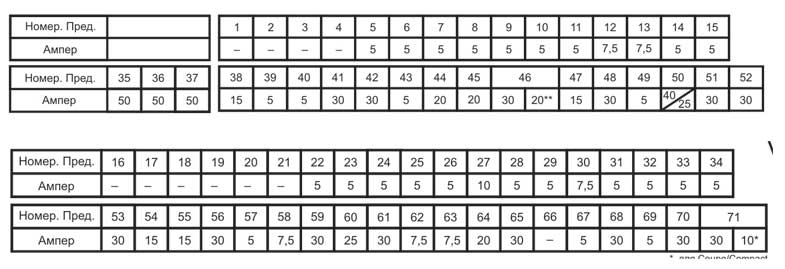

Schemat
Opis
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | (5A) Przekaźnik klaksonu |
| 6 | (5A) Lampki w lusterku kosmetycznym, moduł sterujący dachu składanego |
| 7 | (5A) Przełącznik dachu kabrioletu, sterownik nawigacji, wzmacniacz wyjściowy audio, wyświetlacz wielofunkcyjny, telefon, system audio |
| 8 | (5A) Sekwencyjna ręczna skrzynia biegów – M3 |
| 9 | (5A) Elementy sterujące na kierownicy – tempomat, włącznik świateł stop (czujnik położenia pedału hamulca), wielofunkcyjny moduł sterujący, włącznik świateł, czujnik położenia pedału sprzęgła |
| 10 | (5A) Tablica przyrządów |
| 11 | (5A) Elektroniczny moduł sterujący SRS, fotel sterowany elektrycznie, system ostrzegania o zapięciu pasów bezpieczeństwa |
| 12 | (7,5 A) Zespół przełącznika wielofunkcyjnego |
| 13 | (7,5A) Moduł kontroli łuku tocznego |
| 14 | (5A) Moduł sterujący immobilizera, przełącznik blokady zmiany biegów automatycznej skrzyni biegów |
| 15 | Czujnik deszczu, wycieraczka/spryskiwacz tylnej szyby |
| 16 | – |
| 17 | – |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | (5A) Sekwencyjna ręczna skrzynia biegów – M3 |
| 23 | (5A) Silnik pompy płynu chłodzącego – Diesel |
| 24 | (5A) Automatycznie przyciemniające się wewnętrzne lusterko wsteczne, moduł sterujący układu wspomagania parkowania |
| 25 | (5A) Elektryczne lusterko zewnętrzne (po stronie pasażera), przełącznik temperatury (podgrzewane dysze spryskiwaczy szyby przedniej) |
| 26 | (5A) System zdalnego sterowania bramą garażową |
| 27 | (10A) Przekaźnik świateł cofania, czujnik zmiany biegów |
| 28 | (5A) Moduł sterujący klimatyzacji, przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji |
| 29 | (5A) ECM, przekaźnik cewki zapłonowej |
| 30 | (7,5A) Alternator, czujnik poziomu oleju silnikowego, złącze diagnostyczne -16-pinowe |
| 31 | (5A) Moduł sterujący monitora ciśnienia w oponach |
| 32 | (5A) Włącznik świateł, sterownik reflektorów – lewy (reflektory ksenonowe), sterownik reflektorów – prawy (reflektory ksenonowe) |
| 33 | (5A) Przełącznik wielofunkcyjny, ABS-z elektroniczną jednostką sterującą ASC, czujnik położenia kierownicy |
| 34 | (5A) Tablica przyrządów |
| 35 | (50A) Przekaźnik silnika składanego dachu |
| 36 | (50A) Przekaźnik pompy powietrza wywiewanego |
| 37 | (50A) Silnik wentylatora chłodzącego |
| 38 | (10A / 15A) Przekaźnik świateł przeciwmgielnych |
| 39 | (5A) Telefon, syntezator głosu |
| 40 | (5A) Lampka dźwigni zmiany biegów, czujnik położenia kierownicy – DSC |
| 41 | (30A) Wyświetlacz wielofunkcyjny, wzmacniacz wyjściowy audio, zmieniarka CD, system audio, jednostka sterująca systemem nawigacji |
| 42 | (30A) Zespół przełącznika wielofunkcyjnego |
| 43 | (5A) Zestaw wskaźników |
| 44 | (20A) Złącze elektryczne przyczepy |
| 45 | (20A) Wycieraczka/spryskiwacz tylnej szyby |
| 46 | (20A / 30A) Jednostka sterująca dachu składanego, jednostka sterująca otwieranego dachu, przekaźnik silnika pokrywy przedziału dachowego składanego |
| 47 | (20A) Bezpiecznik zapalniczki BMW 3 e46 – przód, złącze nadwozia |
| 48 | (30A) Wielofunkcyjny moduł sterujący |
| 49 | (5A) Wielofunkcyjny moduł sterujący, wzmacniacz wyjściowy audio |
| 50 | (40A) Przełącznik silnika klimatyzacji / dmuchawy nagrzewnicy |
| 51 | (30A) Moduł sterujący spryskiwaczy reflektorów |
| 52 | (30A) Wielofunkcyjny moduł sterujący |
| 53 | (30A) Moduł sterujący ABS |
| 54 | (15A / 20A) Przekaźnik pompy paliwa |
| 55 | (15A) Przekaźnik klaksonu |
| 56 | (30A) Moduł sterujący ABS |
| 57 | (5A) Jednostka sterująca składanymi lusterkami, jednostka sterująca lusterkami zewnętrznymi (strona kierowcy), jednostka sterująca lusterkami zewnętrznymi (strona pasażera) |
| 58 | (7,5 A) Przekaźnik siłownika tylnych drzwi |
| 59 | (30A) Przekaźnik silnika wycieraczek szyby przedniej |
| 60 | (25A) Wielofunkcyjny moduł sterujący |
| 61 | (30A) Elektroniczna jednostka sterująca systemu DBS-DSC |
| 62 | (7,5 A) Zawór regulatora płynu chłodzącego nagrzewnicy |
| 63 | (7,5 A) Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji |
| 64 | (20A) Jednostka sterująca nagrzewnicy dodatkowej |
| 65 | (30A) Blok przełączników regulacji siedzenia kierowcy |
| 66 | – |
| 67 | (5A) Elektroniczna jednostka sterująca immobilizera, wewnętrzne lusterko wsteczne z funkcją automatycznego przyciemniania, jednostka sterująca zabezpieczeniem przed kradzieżą (z regulacją głośności), czujnik pochylenia pojazdu (system antykradzieżowy), klakson alarmu przeciwkradzieżowego |
| 68 | (30A) Przekaźnik ogrzewania tylnej szyby |
| 69 | (5A) Moduł sterujący monitora ciśnienia w oponach |
| 70 | (30A) Blok przełączników regulacji siedzenia pasażera |
| 71 | (10A / 30A) Wielofunkcyjny moduł sterujący |
Za zapalniczkę odpowiada bezpiecznik nr 47, 20A.
Za schowkiem podręcznym znajdują się także następujące przekaźniki:
1 – przekaźnik pompy paliwa, 2 – rezerwa, 3 – przekaźnik świateł przeciwmgielnych, 4 – przekaźnik klaksonu.

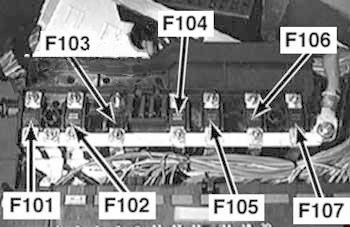

Dodatkowy bezpiecznik
Za schowkiem.
Oznaczenie
| 101 | 50 | 03.1998-09.1998: Wentylator elektryczny |
| 102 | 80 | MSS54: Podstawa bezpieczników, elektronika silnika (bezpiecznik nr 5 (30A)) Przekaźnik DME Cyfrowa jednostka sterująca elektroniką silnika Jednostka sterująca SMG MS43: Podstawa bezpieczników, elektronika silnika (bezpiecznik nr 5 (30A)) Przekaźnik DME Cyfrowa jednostka sterująca elektroniką silnika Skrzynia biegów jednostka sterująca BMS46, MS42: zacisk B+ ME9: rozdzielacz potencjału B+ |
| 103 | – | Nieużywany |
| 104 | 100 | Przekaźnik podgrzewacza |
| 105 | 50 | Stacyjka Wtyczka diagnostyczna |
| 106 | 50 | Stacyjka Jednostka sterująca centrum przełączania świateł |
| 107 | 50 | Moduł przyczepy Jednostka sterująca centrum przełączania świateł |

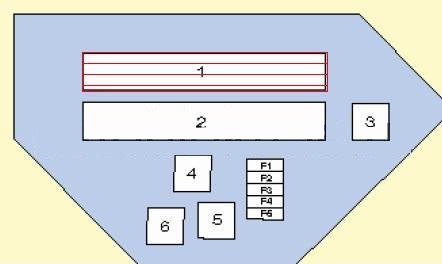

Skrzynka bezpieczników komory silnika

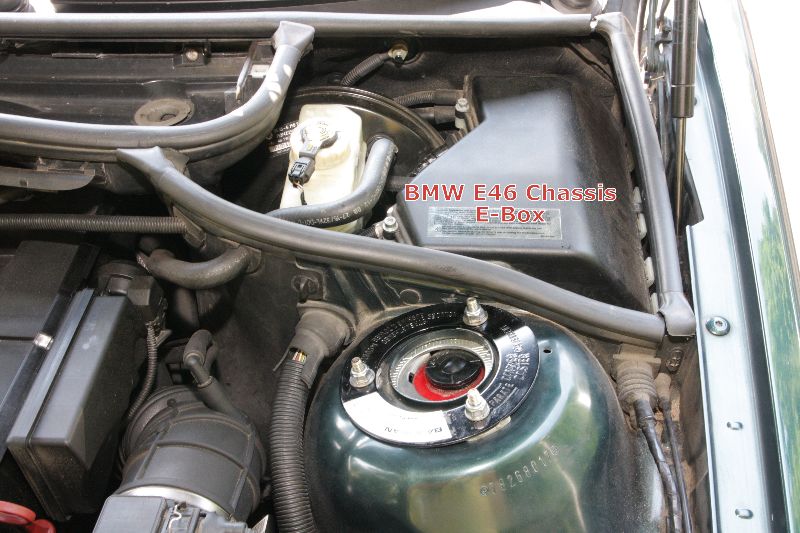

Skrzynka ta znajduje się z tyłu komory silnika, w pobliżu wycieraczek.

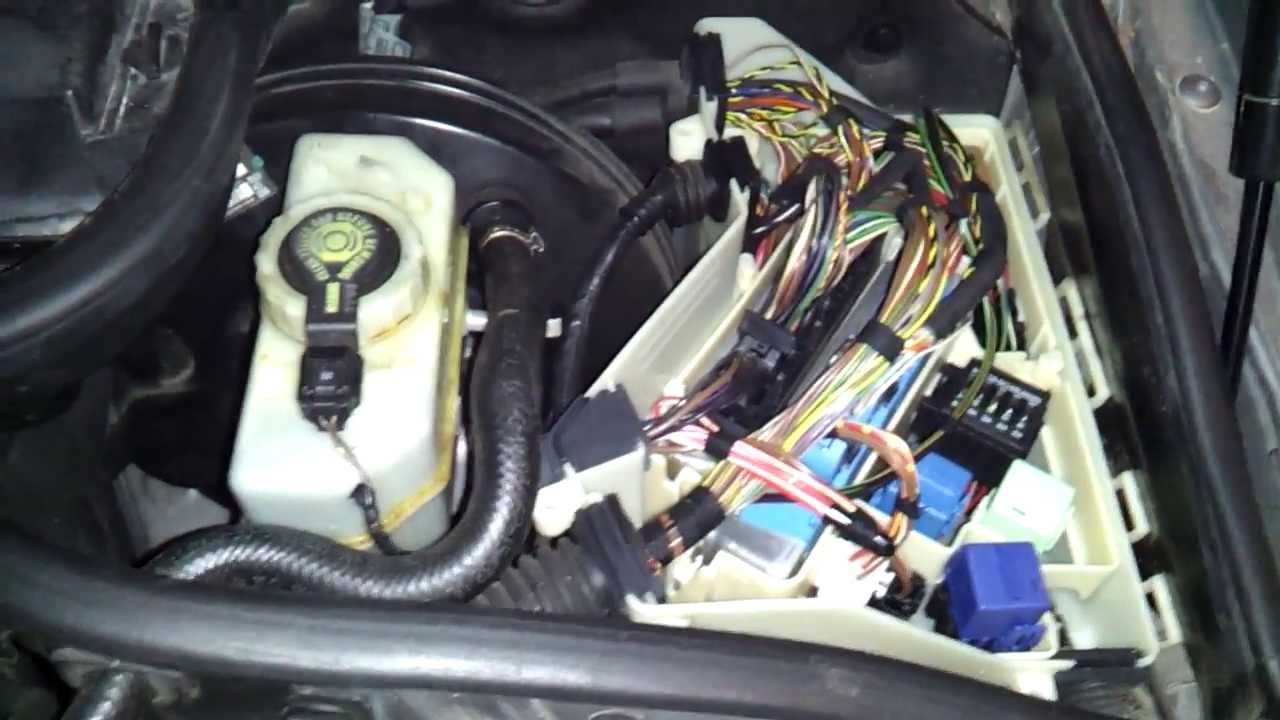

Zdjęcie poglądowe
Schemat
Przeznaczenie
| 1 | Elektroniczna jednostka sterująca silnikiem |
| 2 | Elektroniczna jednostka sterująca skrzynią biegów |
| 3 | Przekaźnik silnika wycieraczek szyby przedniej |
| 4 | Przekaźnik układu sterowania silnikiem – benzyna |
| 5 | Przekaźnik sterowania silnikiem – olej napędowy |
| 6 | Przekaźnik światła cofania |
| F1 | (30A) Cewki zapłonowe – 320iс MS43 / 325i / 330i |
| F2 | (30A) Elektroniczna jednostka sterująca silnika, przekaźnik świateł cofania, elektroniczna jednostka sterująca skrzyni biegów – 316i / 318i |
| F3 | (20A) Czujnik masowego przepływu powietrza, czujnik położenia wału korbowego, przekaźnik świateł cofania, termostat płynu chłodzącego, czujnik położenia wałka rozrządu 1, czujnik położenia wałka rozrządu 2 – 320i / 325i / 330i |
| F4 | (30A) Przekaźnik pompy paliwa, przekaźnik pompy powietrza wylotowego, przekaźnik sprzęgła sprężarki klimatyzacji – 316i / 318i / 330i |
| F5 | (30A) Przekaźnik cewki zapłonowej – 316i / 318i / 320i / 323i / 328i |
Poza tymi skrzynkami można zainstalować dodatkowe przekaźniki
Dodatkowe informacje
Jeśli masz pytanie jak dostać się do skrzynki bezpieczników w kabinie pasażerskiej obejrzyj ten film.
