Audi A3 czwartej generacjibyło podstawą w latach 2020, 2021, 2022, 2023, 2024, 2025, 2026, 2027 i 2028 pod kodem modelu 8Y. W tym okresie model dodatkowo podlega modernizacji (podnoszeniu). W publikacji państwa opis bezpieczników i przekaźników Audi A3 4G 8Y , w tym schemacie skrzynek bezpieczników, ich lokalizacji oraz przykłady zdjęcia. Zwrócimy uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie niektórych elementów na schematach może być powiązane z charakterystyką i uzależnioną od roku produkcji, konstrukcji oraz kraju dostawy. W razie konieczności prosimy o kontakt z dealerem.
Contents
Przedział pasażerski
Skrzynka bezpieczników i przekaźników

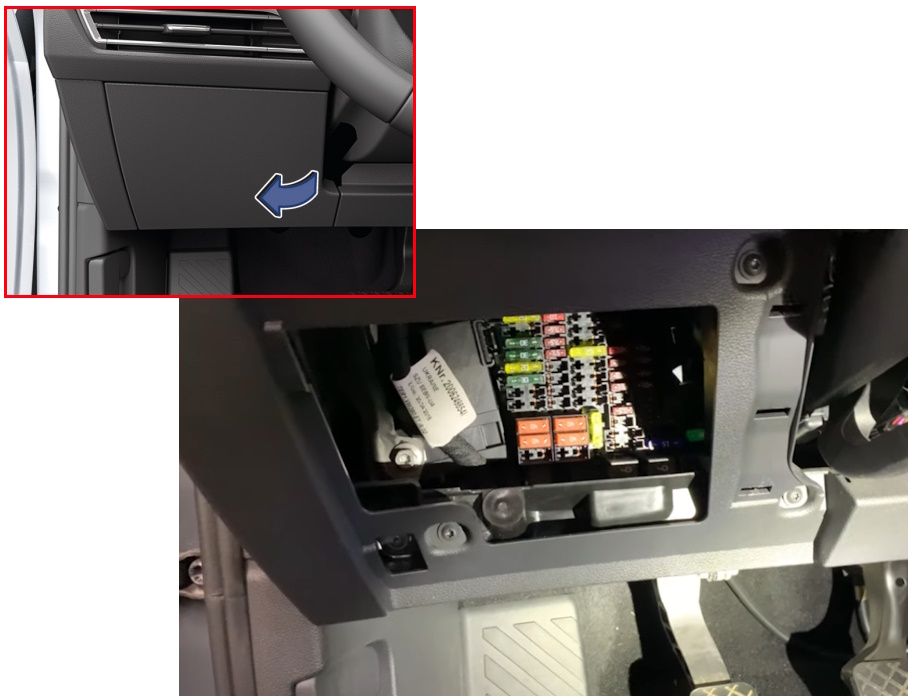

Znajduje się za schowkiem na stronie po stronie użytkownika. Aby się do niego dostać, należy mocno pociągnąć za prawą stronę w kierunku strzałki.

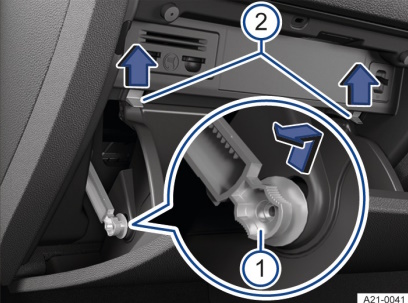

W modelu z kierownicą po prawej stronie bezpieczników i przekaźników znajduje się za schowkiem. Przykład dostępu do modelu.

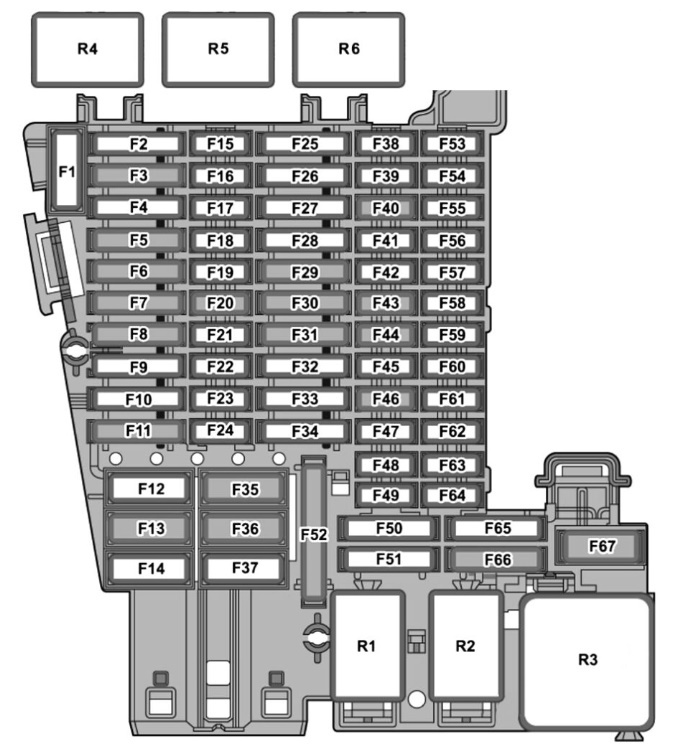

Diagram
Zadanie
| SC1 | — |
| SC2 | — |
| SC3 | 25A — Jednostka sterująca detektorem przyczepy |
| SC4 | 20A — Jednostka sterująca podgrzewaczem środka redukującego (diesel) |
| SC5 | 25A — Siłownik blokady parkingowej |
| SC6 | 30A — Sterownik zasilania pokładowego, oświetlenie wnętrza |
| SC7 | 30A — Jednostka sterująca ogrzewaniem i klimatyzacją, ogrzewaniem siedzeń |
| SC8 | 20A — Jednostka sterująca właściwościami dachu przesuwnego |
| SC9 | 30A — Jednostka sterująca drzwiami/pasażera z przednimi, silnikami elektrycznymi szyb |
| SC10 | — |
| SC11 | 15A — Jednostka sterująca detektorem przyczepy |
| SC12 | 40A — Jednostka sterująca zasilaniem pokładowym, oświetlenie zewnętrzne (strona lewa) |
| SC13 | 40A — Sterownik zasilania pokładowego, zamek centralny |
| SC14 | 30A — Cyfrowa jednostka sterująca pakietem dźwiękowym |
| SC15 | — |
| SC16 | 7,5A — Jednostka sterująca poduszką powietrzną |
| SC17 | 10A — Przekaźnik konfiguracji dozowania środkowego redukującego |
| SC18 | 7,5A — Interfejs wejścia/rozruchu, klamki drzwi, moduły zabezpieczeń antykradzieżowego, zabezpieczenie zasilania głównego |
| SC19 | 7,5A — Zestaw wskaźników, moduł alarmowy, jednostka komunikacyjna |
| SC20 | 7,5 A — urządzenie dostępu do Internetu, czytnik kart (Japonia), tuner TV (Japonia), uchwyt telefoniczny, złącza USB |
| SC21 | 7,5A — Moduł asystenta zmiany pasa ruchu, lusterka zewnętrznego, klamki samochodowej |
| SC22 | — |
| SC23 | — |
| SC24 | 15A — Jednostka sterująca napędem na wszystkie koła |
| SC25 | 25A — Pas bezpieczeństwa z przodu (w zależności od wersji LHD/RHD) |
| SC26 | 30A — Sterowniki drzwi i regulatory lusterek |
| SC27 | 25A — Pas bezpieczeństwa z przodu (w zależności od wersji LHD/RHD) |
| SC28 | — |
| SC29 | 15A — Jednostka sterująca detektorem przyczepy |
| SC30 | 30A — Jednostka sterująca elektroniką informacyjną 1 |
| SC31 | 25A — Jednostka sterująca detektorem przyczepy |
| SC32 | 25A — Tylny grzejnik, ogrzewanie siedzeń |
| SC33 | — |
| SC34 | — |
| SC35 | 40A — Sterownik zasilania pokładowego, oświetlenie zewnętrzne (prawa strona) |
| SC36 | 40A — Jednostka sterująca dmuchawą świeżego powietrza |
| SC37 | — |
| SC38 | — |
| SC39 | 10A — Jednostka sterująca elektroniką kierowniczą |
| SC40 | 7,5A — Syrena alarmowa |
| SC41 | 7,5A — Interfejs diagnostyczny magistrali danych |
| SC42 | 7,5A — Mechanizm selektora, prezentujący zastosowanie selektora |
| SC43 | 10A — czujnik w pomieszczeniu, grzejniki dodatkowe, jednostki sterujące klimatyzacją, przekaźnik temperatury elektrycznej |
| SC44 | 7,5 A — przycisk hamulca postojowego, złącze diagnostyczne, moduł dachowy, czujnik alarmu, jednostka sterująca oświetleniem, czujnik deszczu/światła |
| SC45 | 7,5A — Jednostka sterująca elektroniką sterującą |
| SC46 | 7,5A — Jednostka sterująca z wyświetlaczem przeziernym, wyświetlaczem informacyjnym z przodu |
| SC47 | 10A — Elektronicznie sterowana jednostka sterująca tłumieniem |
| SC48 | 7,5A — gniazdo ładowania USB 1 |
| SC49 | — |
| SC50 | — |
| SC51 | — |
| SC52 | 20A — gniazdo 12V, gniazdo 12V 3 |
| SC53 | — |
| SC54 | — |
| SC55 | — |
| SC56 | — |
| SC57 | — |
| SC58 | 7,5A — Przednia kamera wspomagająca kierowcę, jednostka sterująca systemu wspomagania parkowania, adaptacyjny tempomat |
| SC59 | 7,5A — przycisk hamulca postojowego, lusterko wewnętrzne, czujnik jakości powietrza, czujnik ciśnienia czynnika chłodniczego, przełącznik cofania |
| SC60 | 7,5A — złącze diagnostyczne |
| SC61 | 7,5 A — przekaźnik rozrusznika 1, przekaźnik rozrusznika 2 |
| SC62 | — |
| SC63 | — |
| SC64 | — |
| SC65 | 10A — Jednostka sterująca generatorem dźwięku silnika |
| SC66 | 15A — Silnik wycieraczki tylnej szyby |
| SC67 | 30A — przekaźnik podgrzewanej tylnej szyby |
| Przekaźnik | |
| R1 | Przekaźnik gniazd zasilania |
| R2 | Przekaźnik zasilania napięciowego zacisku 15 |
| R3 | Przekaźnik podgrzewanej tylnej szyby |
| R4 | Przekaźnik układu dozowania środka redukującego (Diesel) |
| R5 | — |
| R6 | — |
Pracą zapalniczki steruje bezpiecznik nr 52 o prądzie 20A.

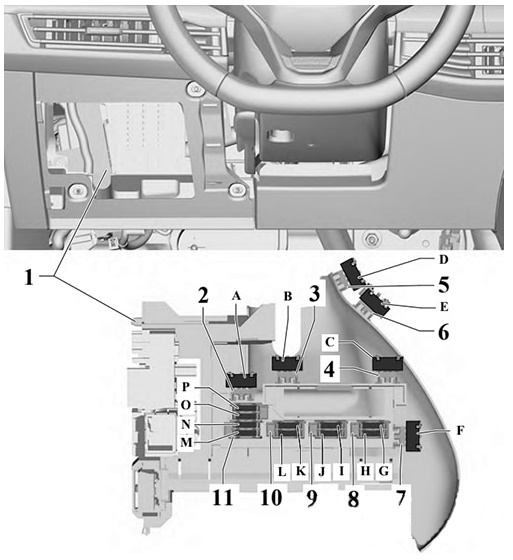

Dodatkowe elementy
Dodatkowe elementy zabezpieczające mogą być umieszczone w pobliżu skrzynki bezpieczników i przekaźników.
Układ
Oznaczenie
| A | 15 A — Jednostka sterująca regulacją fotela kierowcy |
| B | — |
| C | — |
| D | 15 A — wentylator oparcia fotela kierowcy, wentylator poduszki fotela kierowcy, jednostka sterująca regulacją lewego przedniego fotela |
| mi | 15 A — wentylator oparcia fotela pasażera z przodu, wentylator poduszki fotela pasażera z przodu, jednostka sterująca do regulacji prawego przedniego fotela |
| F | — |
| G | 10 A — Jednostka sterująca pojazdem specjalnym, złącze diagnostyczne 2, punkt sprzęgu podnośnika dla wózków inwalidzkich, punkt sprzęgu radia dwukierunkowego w pojeździe specjalnym, punkt sprzęgu przednich prawych drzwi, punkt sprzęgu przednich lewych drzwi, punkt sprzęgu rejestratora danych o wypadkach, punkt sprzęgu jednostki obsługi sygnałów specjalnych |
| H | — |
| I | — |
| J | — |
| K | 40 A — Punkt sprzęgowy podnośnika dla wózków inwalidzkich, jednostka sterująca pojazdem specjalnym |
| L | 40 A — Specjalna jednostka sterująca pojazdem, bezpiecznik 16 na przekaźniku i nośniku bezpiecznika SRSH |
| M | — |
| N | — |
| O | — |
| P | — |
Komora silnika

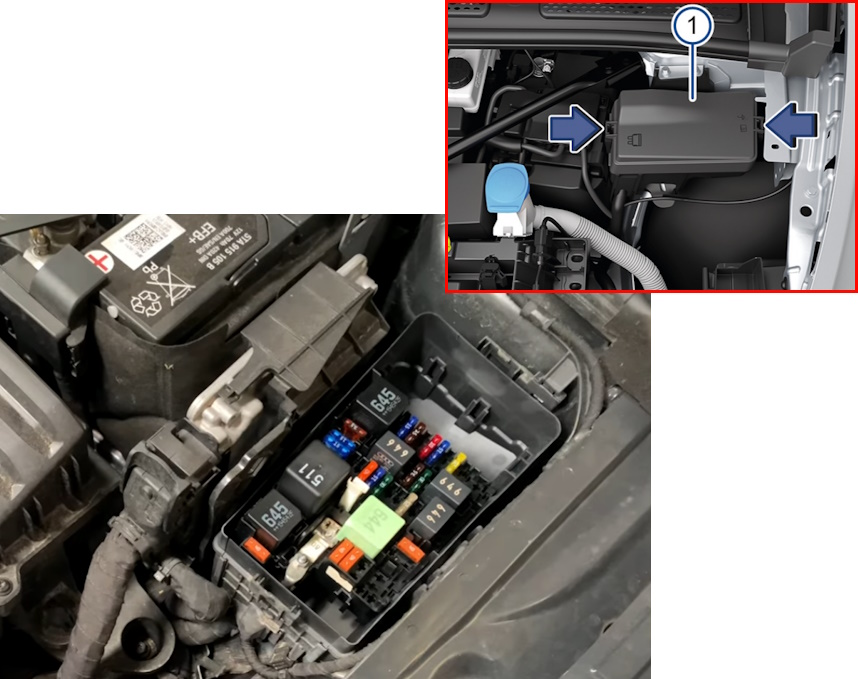

Skrzynka bezpieczników i przekaźników znajduje się po lewej stronie komory silnika, obok akumulatora i jest przykryta pokrywą ochronną.

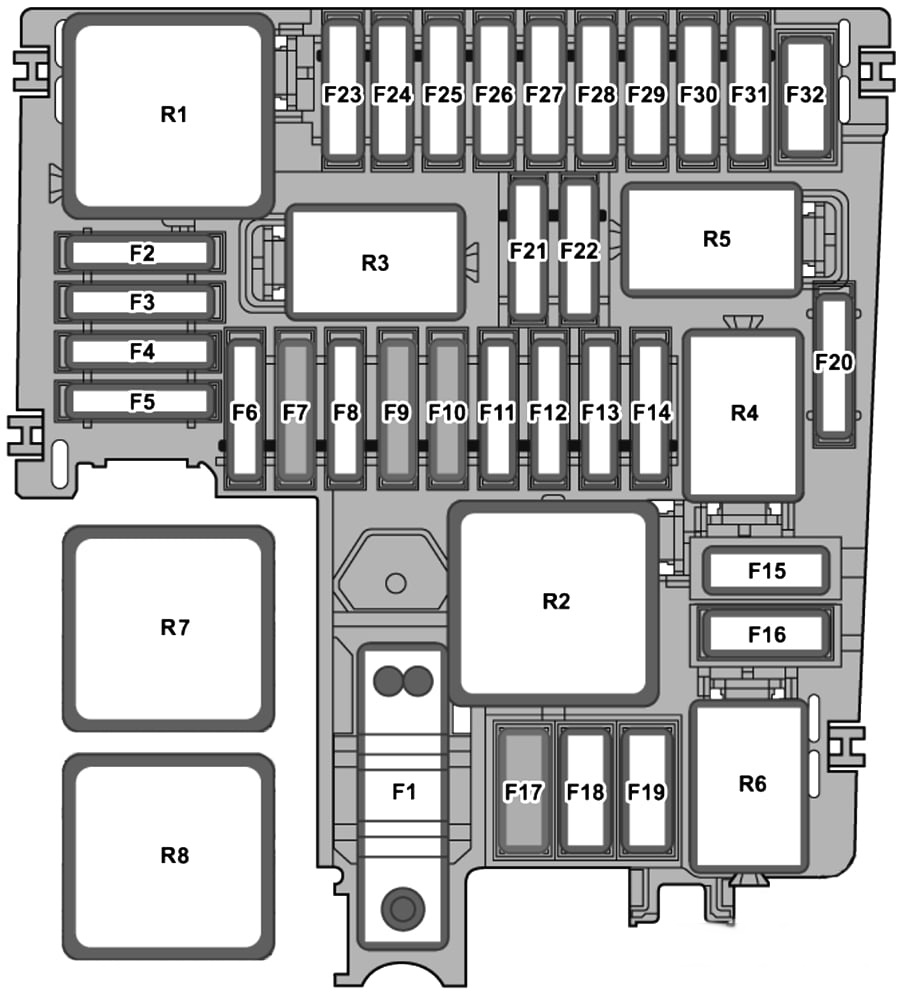

Diagram
Opis
| SB1 | 400 A — Jednostka sterująca wspomaganiem układu kierowniczego |
| SB2 | 7,5 A — Przekaźnik główny (benzyna), Przekaźnik zasilania napięciem zacisku 30 (diesel), Jednostka sterująca silnikiem, Jednostka sterująca ABS |
| SB3 | 20 A — Przekaźnik zasilania prądem podzespołów silnika (benzyna 2.0L) |
| SB3 | 7,5 A — Przekaźnik zaworów odcinających gaz (silnik gazowy) |
| SB4 | 15 A — Lewy przedni reflektor |
| SB5 | 15 A — Przedni prawy reflektor |
| SB6 | — |
| SB7 | 30 A — Pompa hydrauliczna pomocnicza 1 do oleju przekładniowego |
| SB8 | 40 A — Serwo hamulcowe |
| SB9 | 15 A — przekaźnik klaksonu |
| SB10 | 30 A — Jednostka sterująca silnikiem wycieraczek |
| SB11 | — |
| SB12 | 15 / 30 A — Jednostka mechatroniczna skrzyni biegów dwusprzęgłowej, Jednostka sterująca automatyczną skrzynią biegów |
| SB13 | 25 A — jednostka sterująca ABS |
| SB14 | 20 A — Jednostka sterująca ogrzewaniem dodatkowym |
| SB15 | 40 A — jednostka sterująca ABS |
| SB16 | — |
| SB17 | 40 A — Element nagrzewnicy powietrza pomocniczego (diesel) |
| SB18 | 40 A — Element nagrzewnicy powietrza pomocniczego (diesel) |
| SB19 | — |
| SB20 | 15 A — Jednostka sterująca blokadą mechanizmu różnicowego osi |
| SB21 | 7,5 A — Jednostka sterująca silnikiem |
| SB22 | 30 A — Rozrusznik |
| SB23 | 15 A — Jednostka sterująca silnikiem |
| SB24 | 7,5 / 10 A — wentylator chłodnicy, czujnik poziomu oleju i oleju, elektrozawór filtr z węglem aktywnym 1, zawór wylotowy, zawór wylotowy 1, zawór wylotowy oleju, zawór wylotowy, zawór wylotowy, zawór regulacji paliwa (diesel), przekaźnik układu dozowania układu redukującego (diesel), jednostka sterująca układu zasilania (diesel), rozrusznik-alternator (diesel). V), siłowniki krzywek, czujnik ciśnienia w zbiorniku paliwa, przekaźniki zaworów odcinających dopływ gazu |
| SB25 | 10 A — Zawory wtrysku gazu 1–4 (silnik na gaz ziemny) |
| SB26 | 10 A — Element grzejny odpowietrznika skrzyni korbowej, Zawór regulacji ciśnienia oleju, Siłownik regulacji temperatury silnika, Zawór urządzenia grzewczego, Zawór wylotowy wylotu tłoka, Pompa zasilania elektrycznego, Pompa urządzenia doładowującego, Pompa ogrzewania dodatkowego |
| SB27 | 10 / 15 A — Czujnik wprowadzony, sonda lambda przed i za katalizatorem, jednostka uruchamiająca NOx |
| SB28 | 20 A — Cewki zapłonowe 1–4 ze stopniem wyjściowym, Elektrozawór filtr z węglem aktywnym, Zawory hamulcowe, Zawór główny oleju napędowego |
| SB29 | 15 / 20 A — jednostka sterująca pompą paliwa |
| SB30 | — |
| SB31 | — |
| SB32 | — |
| Przekaźnik | |
| R1 | Przekaźnik główny |
| R2 | Przekaźnik dużej mocy cieplnej (diesel) |
| R3 | Sztafeta klaksonu |
| R4 | Przekaźnik rozrusznika 1 |
| R5 | Przekaźnik rozrusznika 2 |
| R6 | Przekaźnik zaworów odcinających gaz (napęd na gazny), Przekaźnik zasilania prądem elektrycznym silnika |
| R7 | Automatyczna jednostka sterująca okresem świecenia żarowego |
| R8 | Przekaźnik mocy cieplnej |

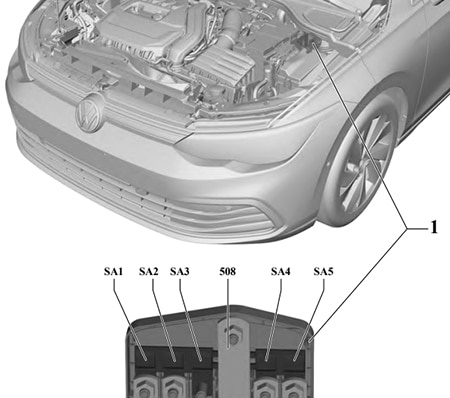

W pobliżu można podłączyć skrzynkę bezpieczników o dużej mocy i podłączyć ją do zasilacza.
Diagram
Specyfikacja
- SA1 – Skrzynka bezpieczników 150A (komora silnika)
- SA2 – 50A Wentylator chłodniczy
- SA3 –
- 508 – Akumulator
- SA4 – Skrzynka bezpieczników 125A (kabina pasażerska)
- SA5 – Skrzynka bezpieczników 125A (kabina pasażerska)
