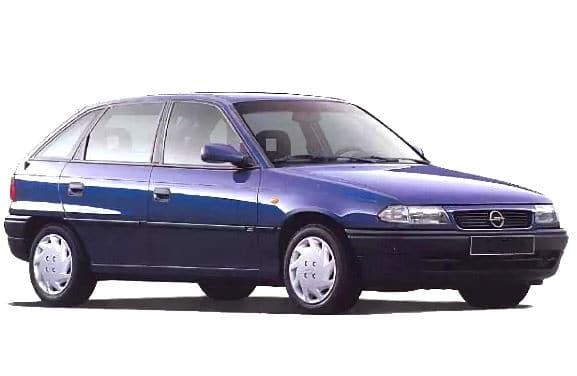

Opel Astra F , pierwsza generacja kompaktowego samochodu Opel Astra. Produkowany w latach 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 i 2002. W tym czasie samochód przeszedł lifting. Znany również jako Astra Classic i Vauxhall Astra F. W naszej publikacji znajdziesz opis skrzynek bezpieczników i przekaźników Astry F wraz ze schematami skrzynek, zdjęciami i ich lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników w Twojej Astrze F może różnić się od pokazanego i zależy od roku produkcji, kraju dostawy i poziomu wyposażenia.
Contents
Przedział pasażerski

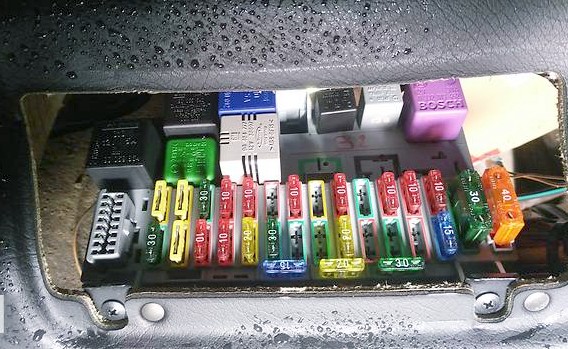

Główna skrzynka bezpieczników
Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną zabezpieczającą.

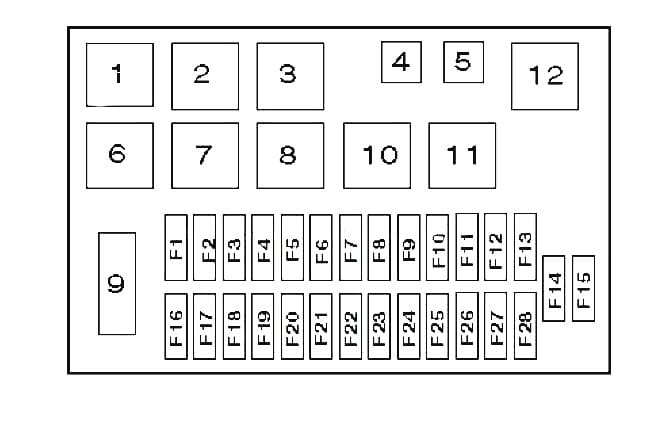

Schemat
Opis
| 1 | Przekaźnik podgrzewanego lusterka |
| 2 | Przekaźnik – przerywacz kierunkowskazów |
| 3 | Przekaźnik przerywanej pracy wycieraczki tylnej szyby |
| 4 | Przekaźnik świateł przeciwmgłowych |
| 5 | Przekaźnik tylnych świateł przeciwmgłowych |
| 6 | Przekaźnik przerywanej pracy wycieraczki/spryskiwacza szyby przedniej |
| 7 | Przekaźnik podgrzewanej szyby tylnej |
| 8 | Reflektory włączone brzęczykiem ostrzegawczym |
| 9 | Złącze diagnostyczne (DLC) |
| 10 | Przekaźnik silnika przełącznika powietrza dolotowego 1 (klimatyzacja) |
| 11 | Przekaźnik opóźnienia spryskiwacza reflektorów |
| 12 | Przekaźnik silnika klapy wlotu powietrza 2 (klimatyzacja) |
| F1 | 20A Centralny zamek |
| F2 | Pompa paliwa 20A |
| F3 | 30A Sygnał dźwiękowy, wycieraczka/spryskiwacz szyby przedniej, opóźnienie wyłączenia wycieraczek szyby przedniej, silniki wycieraczek szyby przedniej/tylnej, spryskiwacze reflektorów |
| F4 | 10A Reflektor lewy – światła mijania, reflektor elektryczny – lewy, sterowanie lampami |
| F5 | 10A Reflektor prawy – światła mijania, elektryczny napęd reflektorów – prawy, sterowanie lampami |
| F6 | 10A Układ sterowania automatyczną skrzynią biegów, układ sterowania ABS, ESP |
| F7 | 10A Wskaźnik ostrzegawczy/brzęczyk, lusterka, oświetlenie schowka podręcznego, system audio, przekaźnik tylnego odmgławiacza, wentylator chłodnicy (diesel) |
| F8 | 20A Wyjście złącza wyposażenia elektrycznego przyczepy |
| F9 | 10A Wskaźnik włączenia reflektorów, komputer pokładowy, światła do jazdy dziennej |
| F10 | 30A Elektryczne szyby, osłona bagażnika |
| F11 | 10A Tylne światło przeciwmgłowe |
| F12 | 10A Światło drogowe – lewy reflektor |
| F13 | 10A Światło drogowe – prawy reflektor |
| F14 | 30A Elektryczny termowentylator, sterowanie klimatyzacją |
| F15 | Wentylator chłodnicy 30A |
| F 16 | 30A Ogrzewana tylna szyba |
| F17 | 20A Światła przeciwmgielne/światła przeciwmgielne |
| F18 | 10A Lewe światła postojowe |
| F19 | Oświetlenie tablicy rejestracyjnej 10A, oświetlenie zestawu wskaźników, prawe światło postojowe, moduł audio |
| F20 | 20A Światła cofania , bezpiecznik zapalniczki , podgrzewane siedzenia |
| F21 | 30A Sterowanie klimatyzacją Silnik wentylatora chłodnicy klimatyzatora |
| F22 | Elektryczne szyby 30A |
| F23 | Spryskiwacze reflektorów 30A |
| F24 | 20A Komputer pokładowy, kierunkowskazy/światła awaryjne, system audio, lampki wewnętrzne, zegar, światła awaryjne, podświetlenie/lampa bagażnika |
| F25 | 10A Elektroniczna jednostka sterująca automatycznej skrzyni biegów |
| F26 | Wentylator chłodnicy 30A – olej napędowy |
| F27 | Światła do jazdy dziennej 10A |
| F28 | 15A Światła stopu, kierunkowskazy, hamulce ABS, światła awaryjne |
Za działanie zapalniczki odpowiada bezpiecznik nr 20 na 20A.
Z tyłu skrzynki mogą znajdować się: bezpiecznik wentylatora chłodnicy, przekaźnik rozrusznika, bezpiecznik wentylatora pieca.
Dodatkowe pudełko
Na prawej ścianie pod deską rozdzielczą mogą znajdować się osobne jednostki sterujące:
- Elektroniczna jednostka sterująca centralnym zamkiem
- Elektroniczna jednostka sterująca alarmu przeciwkradzieżowego
- Elektroniczna jednostka sterująca silnikiem
- Przekaźnik pompy paliwa

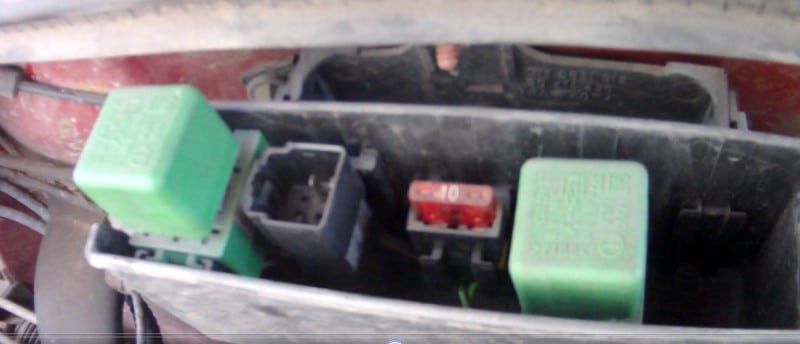

Komora silnika
Blok montażowy znajduje się z tyłu komory silnika.
Możliwe są różne projekty. Aktualny schemat zostanie wydrukowany na okładce bloku.
Typ 1
- Przekaźnik silnika wentylatora skraplacza klimatyzacji 1
- Przekaźnik silnika wentylatora skraplacza klimatyzacji 2
- Przekaźnik silnika wentylatora chłodzącego
- Przekaźnik wentylatora skraplacza klimatyzacji 3
Typ 2
- Bezpiecznik spryskiwaczy reflektorów
- Przekaźnik spryskiwaczy reflektorów
- Przekaźnik klaksonu
- Bezpiecznik klaksonu
Typ 3
| 1 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji |
| 2 | Przekaźnik silnika wentylatora skraplacza klimatyzacji – olej napędowy |
| 3 | Przekaźnik klaksonu |
| 4 | Przekaźnik silnika wentylatora chłodzącego |
| F1 | (30A) Rogi |
| F2 | (10A) Przełącznik sprężarki klimatyzacji |
Oddzielnie, po prawej stronie, można umieścić elektroniczną jednostkę sterującą ABS.
