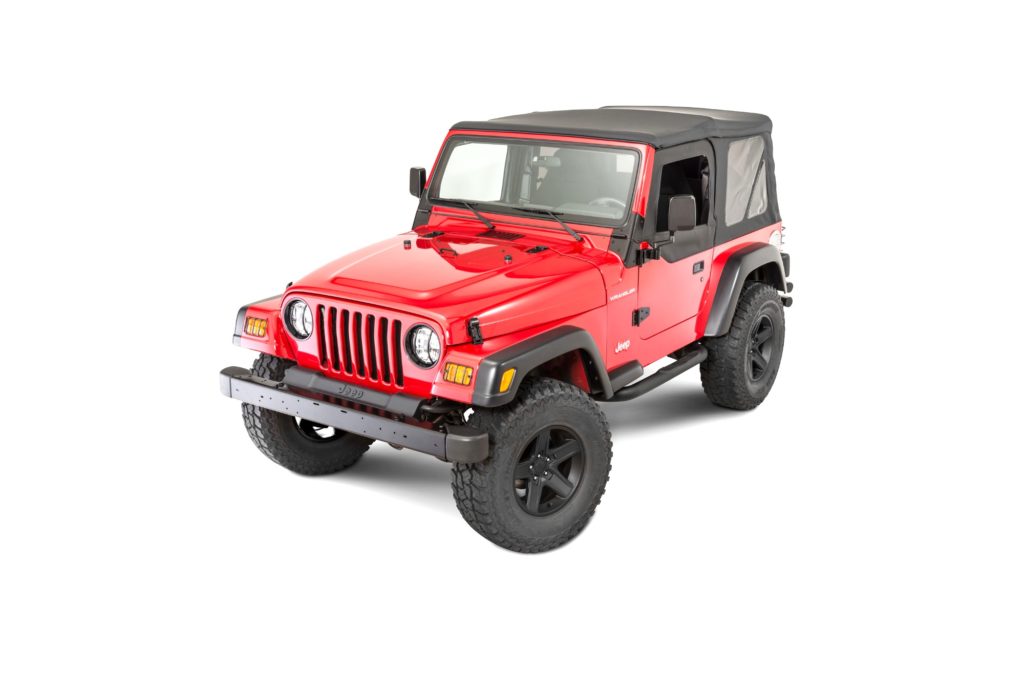

Jeep Wrangler (TJ) to 2 generacja pojazdu terenowego i SUV-a Jeepa Wranglera. Lata produkcji 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 i 2006. W tym czasie model został unowocześniony. W tym poście pokażemy lokalizację skrzynek bezpieczników i przekaźników Jeepa Wranglera 2G wraz ze schematami i przeznaczeniem ich elementów. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Contents
Skrzynka bezpieczników przedziału pasażerskiego
Lokalizacja

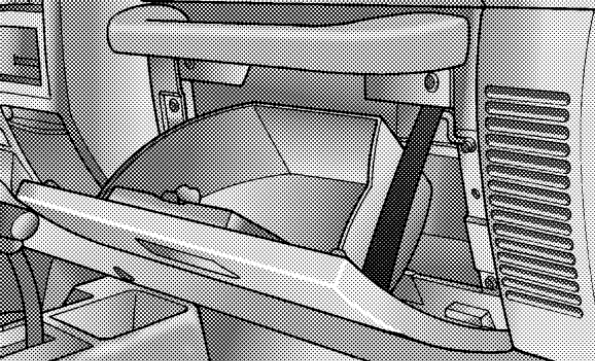

Skrzynka bezpieczników znajduje się za schowkiem podręcznym. Aby uzyskać dostęp do panelu bezpieczników, należy zdjąć schowek. Można go zdjąć, zsuwając pasek schowka podręcznego z haka i pozwalając, aby drzwi zsunęły się z zawiasów.

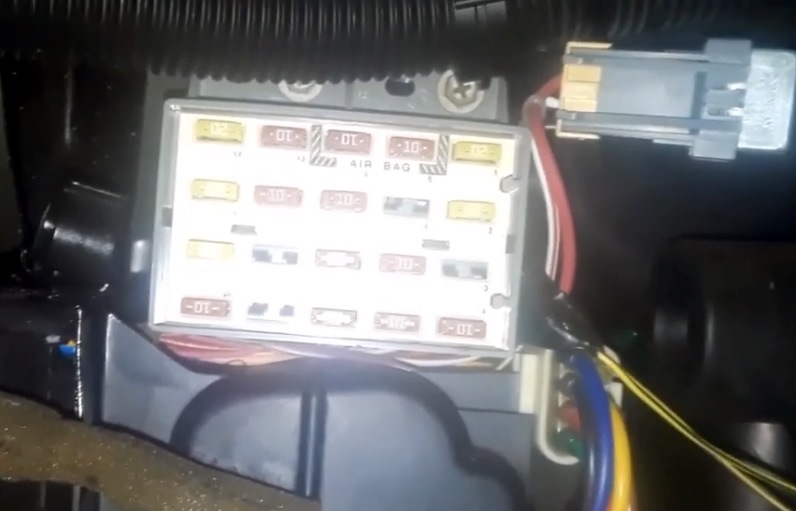

Zdjęcie

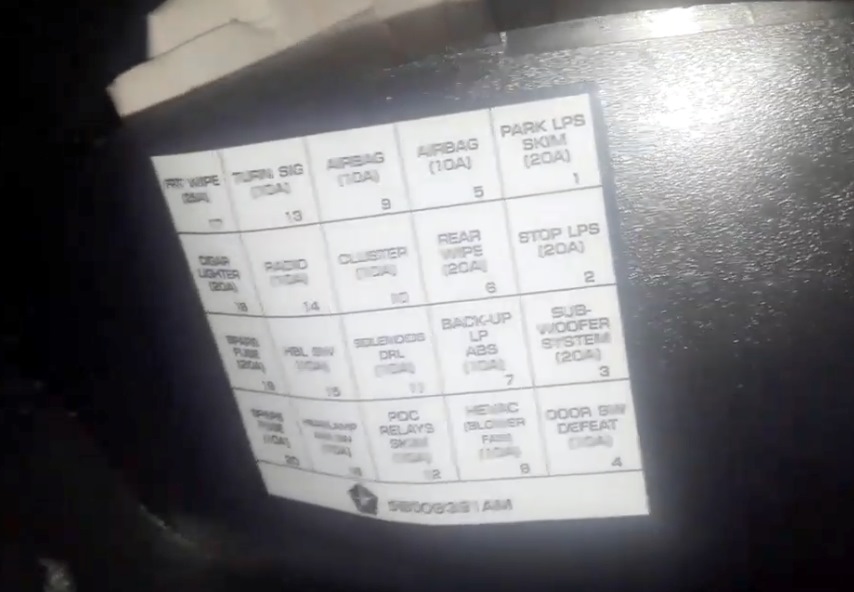

Sprawdź faktyczne przyporządkowanie elementów na podstawie schematów z tyłu schowka.

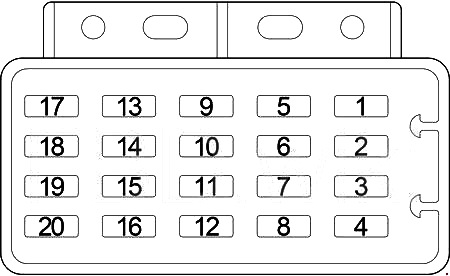

Schemat
Przeznaczenie
| 1 | 20 | Przełącznik reflektorów (przełącznik wielofunkcyjny), moduł immobilizera klucza Sentry |
| 2 | 20 | Przełącznik świateł hamowania |
| 3 | 10 | ’99-’02: Lampa „PRNDL”, włącznik przednich świateł przeciwmgielnych, radio, włącznik odmgławiacza tylnej szyby (hardtop), sterowanie nagrzewnicą klimatyzacji, włącznik tylnej wycieraczki/spryskiwacza (hard top), zestaw wskaźników, włącznik tylnych świateł przeciwmgłowych , Włącznik reflektorów |
| 20 | 03-’06: Subwoofer (’03-’06), dławik radiowy i przekaźnik (’02) | |
| 20 | ’97-’98: Przekaźnik świateł przeciwmgłowych nr 1 | |
| 4 | 10 | Przełącznik uchylenia drzwi kierowcy, wyłącznik uchylenia drzwi pasażera, przekaźnik świateł przeciwmgłowych nr 1, przekaźnik świateł przeciwmgłowych nr 2, przekaźnik tylnych świateł przeciwmgłowych |
| 5 | 10 | Moduł sterujący poduszką powietrzną |
| 6 | 20 | Silnik wycieraczek tylnej szyby (hard top), przełącznik tylnej wycieraczki/spryskiwacza (hard top) |
| 7 | 10 | Przełącznik położenia postojowego/neutralnego (PNP) (automatyczna skrzynia biegów), wyłącznik świateł cofania (manualna skrzynia biegów), układ przeciwblokujący hamulca (ABS), przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik odmgławiacza tylnej szyby, przekaźnik ABS |
| 8 | 10 | ’99-’06: Sterowanie nagrzewnicą klimatyzacji, moduł HVAC, przekaźnik silnika dmuchawy, siłownik drzwi mieszanych |
| 20 | ’97-’98: Sterowanie nagrzewnicą klimatyzacji | |
| 9 | 10 | Moduł sterujący poduszką powietrzną, włącznik/wyłącznik poduszki powietrznej pasażera |
| 10 | 10 | Elektromagnes blokady zmiany biegów hamulca, zestaw wskaźników, kompas/lusterko temperaturowe |
| 11 | 10 | ’99-’06: Moduł świateł do jazdy dziennej, Elektromagnes sprzęgła przemiennika momentu obrotowego, Elektromagnes EVAP/przedmuchu cyklu pracy, Przekaźnik sprzęgła sprężarki klimatyzacji |
| 10 | ’97-’98: Moduł świateł do jazdy dziennej, Elektromagnes sprzęgła przemiennika momentu obrotowego, Elektromagnes EVAP/przedmuchu w cyklu pracy, Przekaźnik sprzęgła sprężarki klimatyzatora, Moduł immobilizera, Pompa do wykrywania nieszczelności EVAP, Mudele sterowania zespołem napędowym, Przekaźnik automatycznego wyłączania, Przekaźnik pompy paliwa, Przekaźnik odmgławiacza tylnej szyby | |
| 12 | 10 | ’99-’06: Moduł immobilizera Sentry Key, przekaźnik pompy paliwa, przekaźnik automatycznego wyłączania, moduł sterujący zespołem napędowym, przekaźnik czujnika tlenu za nagrzewnicą, przekaźnik nagrzewnicy przed czujnikiem tlenu |
| 10 | ’97-’98: Lampa „PRNDL”, włącznik przednich świateł przeciwmgielnych, radio, włącznik odmgławiacza tylnej szyby (hardtop), sterowanie nagrzewnicą klimatyzacji, włącznik tylnej wycieraczki/spryskiwacza (hardtop), zestaw wskaźników, włącznik tylnych świateł przeciwmgłowych | |
| 13 | 10 | Przełącznik kierunkowskazów/hazardów (przełącznik wielofunkcyjny), włącznik/wyłącznik poduszki powietrznej pasażera (’97-’98) |
| 14 | 20 | ’97-’99: Przełącznik wycieraczek szyby przedniej, silnik wycieraczek szyby przedniej |
| 25 | ’00-’02: Przełącznik wycieraczek szyby przedniej, silnik wycieraczek szyby przedniej | |
| 10 | 03-’06: Radio | |
| 15 | 10 | ’97-’02: Radio |
| 10 | 03-’06: Przełącznik odmgławiacza tylnej szyby (twardy dach) | |
| 16 | 10 | Silnik poziomowania reflektorów, przełącznik poziomowania reflektorów, przekaźnik tylnych świateł przeciwmgielnych |
| 17 | 10 | 97-’02: Przełącznik odmgławiacza tylnej szyby (twardy dach) |
| 25 | 03-’06: Silnik wycieraczek szyby przedniej, włącznik wycieraczek szyby przedniej (przełącznik wielofunkcyjny) | |
| 18 | 15 | ’97-’02: Nieprzełączane zasilanie pomocnicze |
| 20 | ’03-’06: Zapalniczka do cygar/gniazdo elektryczne, przełączane zasilanie dodatkowe | |
| 19 | 20 | ’97-’02: Zapalniczka do cygar/gniazdo sieciowe, przełączane zasilanie dodatkowe |
| 20 | 20 | Przekaźnik rozrusznika silnika, przełącznik położenia pedału sprzęgła (ręczna skrzynia biegów) |
Bezpieczniki zapalniczki samochodowej (gniazdo zasilania) to bezpieczniki nr 18 lub 19 w skrzynce bezpieczników w kabinie pasażerskiej oraz niektóre w skrzynce bezpieczników w komorze silnika.

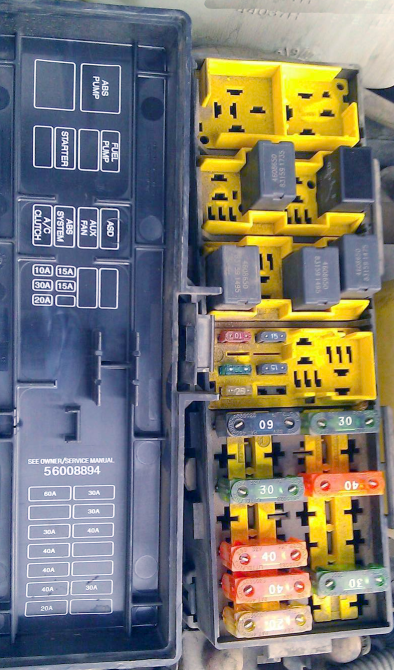

Bezpieczniki komory silnika i skrzynka przekaźników

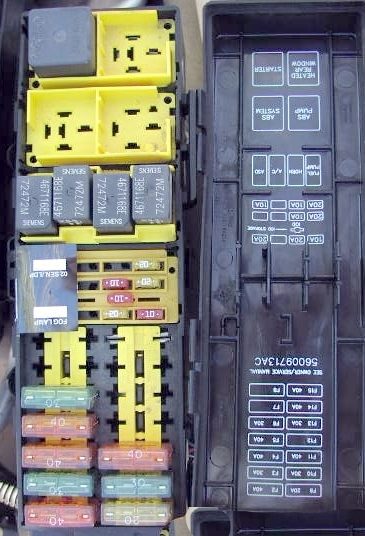

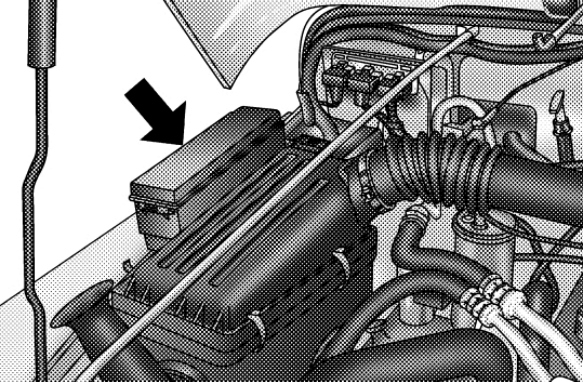

Znajduje się w komorze silnika w pobliżu akumulatora.
Typ 1
1997, 1998
Schemat
Opis
| 2 | Wyłącznik zapłonu 40 A (bezpiecznik (przedział pasażerski): „5”, „6”, „7”, „8”, „20”), przekaźnik rozrusznika silnika, przełącznik położenia pedału sprzęgła (ręczna skrzynia biegów) |
| 3 | Wyłącznik zapłonu 30 A (zapalniczka do cygar/przekaźnik akcesoriów, bezpiecznik (przedział pasażerski): „9”, „10”, „11”, „13”, „14”, „15”) |
| 4 | Blok bezpieczników 40A (bezpiecznik (przedział pasażerski): „1”, „2”, „3”) |
| 5 | 40A Zapalniczka do cygar/przekaźnik akcesoriów (bezpiecznik (przedział pasażerski): „19”), bezpiecznik (przedział pasażerski): „18” |
| 6 | Przekaźnik automatycznego wyłączania 30 A, moduł sterujący układu napędowego |
| 7 | – |
| 8 | – |
| 9 | Przełącznik kierunkowskazów/zagrożeń 20A |
| 10 | Przełącznik reflektorów 30A |
| 11 | Przekaźnik silnika dmuchawy 40A |
| 12 | – |
| 13 | Przekaźnik ABS 30A |
| 14 | Przekaźnik silnika pompy ABS 40A |
| 15 | Przekaźnik odmgławiacza 40A tylnej szyby |
| 16 | Przekaźnik pompy paliwa 20A |
| 17 | Lampa kopułkowa 10 A, zestaw wskaźników, złącze łącza danych, radio, lampka dodatkowa, lampa pod maską, lampa kopułkowa Sound Bar |
| 18 | Przekaźnik silnika pompy ABS 10A |
| 19 | Przekaźnik sprzęgła sprężarki klimatyzatora 10A |
| 20 | Przekaźnik klaksonu 20A |
| 21 | Cewka zapłonowa 20A, wtryskiwacz paliwa, czujnik tlenu |
| Przekaźnik | |
| R1 | Pompa paliwowa |
| R2 | – |
| R3 | Automatyczne wyłączanie |
| R4 | Sprzęgło sprężarki klimatyzacji |
| R5 | Klakson |
| R6 | ABS |
| R7 | – |
| R8 | Silnik pompy ABS |
| R9 | Rozrusznik silnika |
| R10 | Odmgławiacz tylnej szyby |
Typ 2
1999

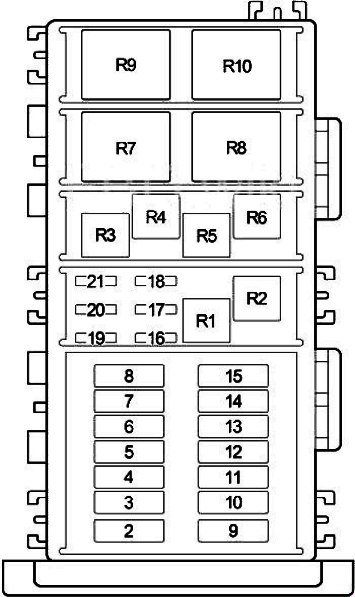

Schemat
Oznaczenie
| 2 | Wyłącznik zapłonu 40A (bezpiecznik (przedział pasażerski): „5”, „6”, „7”, „8”), przekaźnik rozrusznika silnika |
| 3 | Wyłącznik zapłonu 30A (przekaźnik zapalniczki/akcesorium, bezpiecznik (przedział pasażerski): „9”, „10”, „11”, „12”, „13”, „14”, „15”, „20”) |
| 4 | Blok bezpieczników 40A (bezpiecznik (przedział pasażerski): „1”, „2”) |
| 5 | 40A Zapalniczka do cygar/przekaźnik akcesoriów (bezpiecznik (przedział pasażerski): „19”), bezpiecznik (przedział pasażerski): „18” |
| 6 | Przekaźnik automatycznego wyłączania 30 A, moduł sterujący układu napędowego |
| 7 | – |
| 8 | – |
| 9 | Przełącznik kierunkowskazów/zagrożeń 20A |
| 10 | Przełącznik reflektorów 30A |
| 11 | Jednostka HVAC 40A |
| 12 | – |
| 13 | Przekaźnik ABS 30A |
| 14 | Przekaźnik silnika pompy ABS 40A |
| 15 | Przekaźnik odmgławiacza 40A tylnej szyby |
| 16 | Przekaźnik sprzęgła sprężarki klimatyzatora 10A |
| 17 | Przekaźnik klaksonu 20A |
| 18 | Wtryskiwacz paliwa 20A, Coi zapłonu (2,5 l) |
| 19 | Przekaźnik pompy paliwa 20A |
| 20 | Lampa pod maską 10 A, lewa lampka sufitowa, prawa lampka sufitowa, radio, złącze łącza danych, lampa kopułkowa (twardy dach), lampa kopułkowa listwy dźwiękowej (system 4 głośników), |
| 21 | Przekaźnik silnika pompy ABS 10A |
| 22 | – |
| 23 | – |
| 24 | – |
| 25 | 20A Przekaźnik świateł przeciwmgielnych nr 1 |
| 26 | – |
| 27 | Pompa do wykrywania nieszczelności 10A, czujnik tlenu |
| Przekaźnik | |
| R1 | Automatyczne wyłączanie |
| R2 | Sprzęgło sprężarki klimatyzacji |
| R3 | Klakson |
| R4 | Pompa paliwowa |
| R5 | ABS |
| R6 | Silnik pompy ABS |
| R7 | Rozrusznik silnika |
| R8 | Odmgławiacz tylnej szyby |
Typ 3

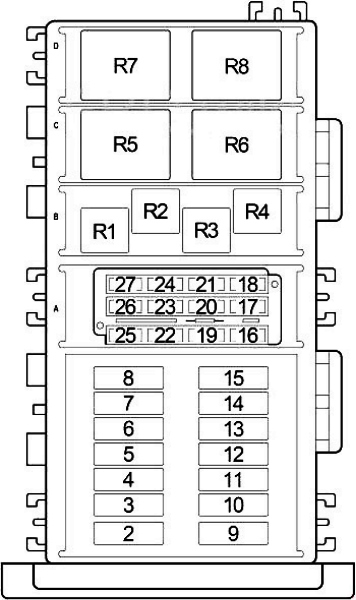

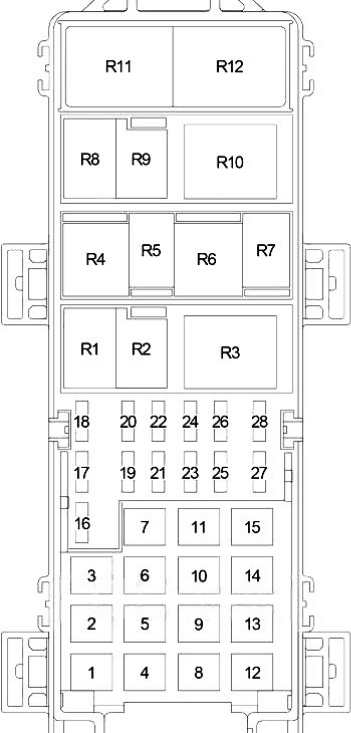

Schemat
| № | A | Opis |
|---|---|---|
| 1 | 40 | Przekaźnik silnika dmuchawy |
| 2 | 40 | Przekaźnik odmgławiacza tylnej szyby |
| 3 | 40 | Bezpiecznik (przedział pasażerski): „1”, „2”, „3” |
| 4 | 40 | 2,4 l: wysokoobrotowy wentylator chłodnicy, wolnoobrotowy wentylator chłodnicy |
| 5 | 20 | 2003-2006: Przekaźnik kontroli skrzyni biegów |
| 6 | 30 | 2003-2006: Przekaźnik rozrusznika silnika, wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „5”, „6”, „7”, „8”) |
| 40 | 2000-2001: Przekaźnik silnika pompy ABS | |
| 40 | 2002: Przekaźnik rozrusznika silnika, wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „5”, „6”, „7”, „8”) | |
| 7 | 30 | 2000-2001: Przekaźnik ABS |
| 20 | 2002: Przełącznik wielofunkcyjny | |
| 8 | 40 | 2002-2006: ABS |
| 40 | 2000-2001: Przekaźnik rozrusznika silnika, wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „5”, „6”, „7”, „8”) | |
| 9 | 30 | 2000-2004: Przekaźnik automatycznego wyłączania, moduł sterujący zespołem napędowym |
| 20 | 2005-2006: Przekaźnik automatycznego wyłączania, moduł sterujący zespołem napędowym | |
| 10 | 40 | 2002-2006: Wyłącznik automatyczny |
| 30 | 2000-2001: Przełącznik reflektorów | |
| 11 | 20 | 2000-2001: Przełącznik kierunkowskazów/zagrożeń |
| 12 | 30 | ABS |
| 13 | 40 | Wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „17”, „18”, „19”) |
| 14 | 30 | 2000-2001: Wyłącznik zapłonu (zapalniczka do cygar/przekaźnik akcesoriów, bezpiecznik (przedział pasażerski): „9”, „10”, „11”, „12”, „13”, „14”, „15”, „22” ), przełącznik położenia pedału sprzęgła (ręczna skrzynia biegów) |
| 30 | 2002: Wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „9”, „10”, „11”, „12”, „13”, „14”, „15”, „20”), przełącznik położenia pedału sprzęgła (ręczny Przenoszenie) | |
| 15 | 50 | 2003-2006: Bezpiecznik: „26” |
| 40 | 2000-2001: Zapalniczka do cygar/przekaźnik akcesoriów (bezpiecznik (przedział pasażerski): „19”), bezpiecznik (przedział pasażerski): „18” | |
| 50 | 2002: Bezpiecznik: „24” | |
| 16 | 15 | 2002-2004: Przekaźnik dodatkowej grzałki czujnika tlenu |
| 10 | 2000-2001: Czujnik tlenu | |
| 17 | 20 | 2003-2006: Gniazdo zasilania |
| 20 | 2000-2001: Przekaźnik czujnika tlenu za nagrzewnicą, Przekaźnik nagrzewnicy przed czujnikiem tlenu | |
| 18 | 20 | Przekaźnik klaksonu |
| 19 | 20 | Przełącznik wielofunkcyjny (przednie światła przeciwmgielne) |
| 20 | 15 | 2003-2006: Radio |
| 21 | 10 | Przekaźnik sprzęgła sprężarki klimatyzacji |
| 22 | 20 | 2003-2006: Wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „9”, „10”, „11”, „12”, „13”, „14”, „22”), przełącznik położenia pedału sprzęgła (ręczna skrzynia biegów) |
| 23 | 20 | Przekaźnik pompy paliwa |
| 24 | 20 | 2003-2006: Przekaźnik tylnej szafki (pakiet terenowy), Przednia szafka (pakiet terenowy) |
| 10 | 2002: Lampa kopułkowa, zestaw wskaźników, złącze łącza danych, radio, lampka sufitowa, lampa pod maską, lampa kopułkowa listwy dźwiękowej | |
| 25 | 10 | 2000-2001: Lampa kopułkowa, zestaw wskaźników, złącze łącza danych, radio, lampka dodatkowa, lampa pod maską, lampa kopułkowa listwy dźwiękowej |
| 26 | 10 | 2003-2006: Lampa kopułkowa, zestaw wskaźników, złącze łącza danych, przełącznik blokady osi (pakiet terenowy), lampka dodatkowa, kompas/lusterko temperaturowe, lampa pod maską |
| 20 | 2000-2002: Cewka zapłonowa, wtryskiwacz paliwa | |
| 27 | 20 | 2003-2006: Przełącznik wielofunkcyjny |
| 28 | 20 | 2003-2006: Przekaźnik automatycznego wyłączania, cewka zapłonowa, wtryskiwacz paliwa, kondensator cewki |
| 10 | 2000-2001: ABS | |
| R1 | Automatyczne wyłączanie | |
| R2 | Sprzęgło sprężarki klimatyzacji | |
| R3 | 2003-2006: Sterowanie skrzynią biegów | |
| R4 | Rozrusznik silnika | |
| R5 | ABS | |
| R6 | 2000-2004: Dolna grzałka czujnika tlenu | |
| R7 | 2002-2006: Lampa przeciwmgielna | |
| 2000-2001: Podgrzewacz czujnika tlenu przed czujnikiem tlenu | ||
| R8 | Klakson | |
| R9 | Pompa paliwowa | |
| R10 | Odmgławiacz tylnej szyby | |
| R11 | 2003-2006: Przednia szafka (pakiet terenowy) | |
| 2005-2006: Wysokoobrotowy wentylator chłodnicy (2,4 l PowerTech) | ||
| R12 | 2003-2006: Tylna szafka (pakiet terenowy) | |
| 2005-2006: Wentylator chłodnicy o niskiej prędkości (2,4 l PowerTech) | ||
| 2000-2001: ABS | ||
To wszystko. Czy wiesz jak ulepszyć materiał lub masz pytania – napisz w komentarzach.
