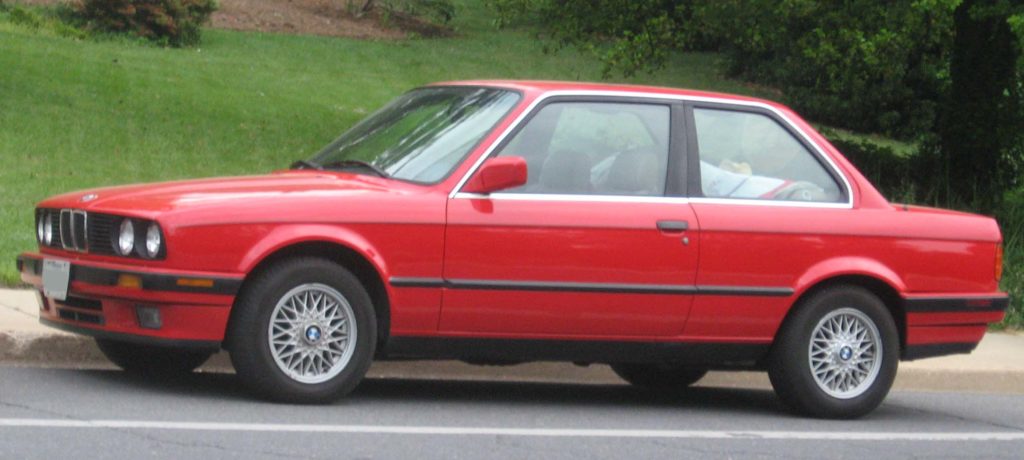

BMW E30 to druga generacja BMW serii 3. Produkowane w latach 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992 oraz kombi jeszcze przed 1993 rokiem. Podpowiemy gdzie znajdują się bezpieczniki w BMW E30. Przedstawiamy schemat przekaźnika głównego i skrzynki bezpiecznikowej wraz z opisem przeznaczenia.
Skrzynka bezpieczników komory silnika

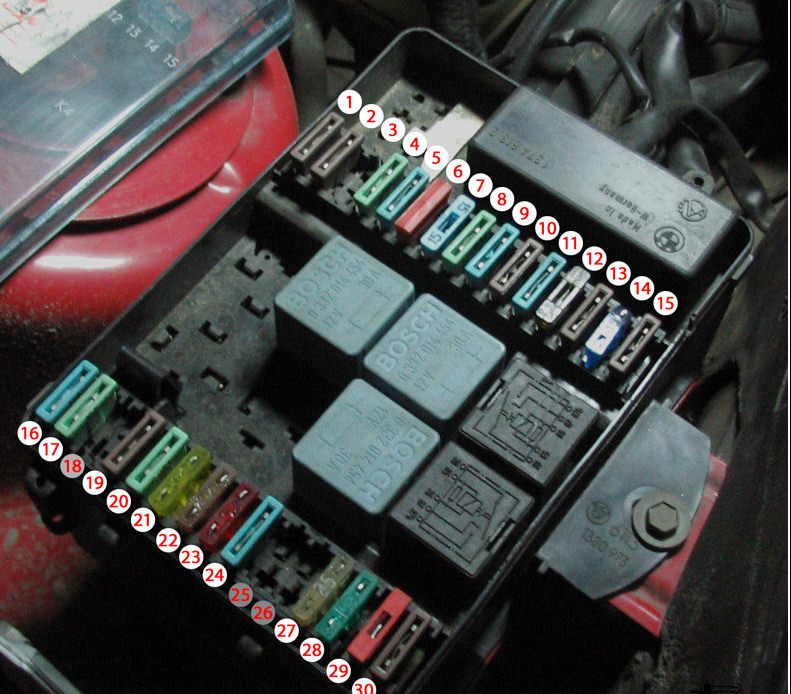

Skrzynka bezpieczników (skrzynka przyłączeniowa) z zapasowymi bezpiecznikami, przekaźnikami i plastikową pęsetą znajduje się w komorze silnika po lewej stronie, w pobliżu przedniej szyby.
Zdejmij pokrywę skrzynki bezpieczników i za pomocą plastikowej pęsety wyciągnij bezpiecznik, który nie działa. Przepalony bezpiecznik może wyglądać jak stopiona smuga wewnątrz przezroczystej plastikowej osłony i należy go wymienić.
Nigdy nie próbuj naprawiać przepalonego bezpiecznika. Jeśli bezpiecznik przepala się wielokrotnie, oznacza to awarię okablowania lub urządzeń elektrycznych.

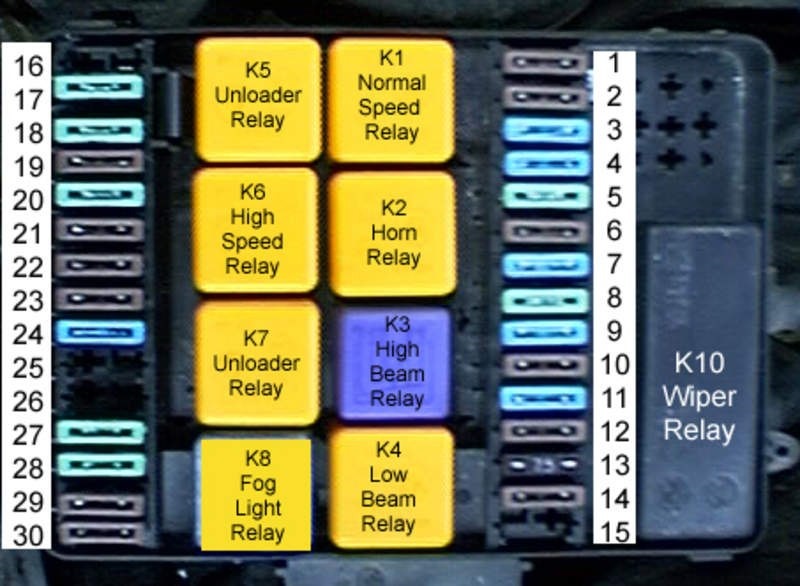

Schemat
Przeznaczenie
1.7.5 Światło drogowe lewe
2. 7.5 Światło drogowe prawe
3. 15 Silnik dodatkowego wentylatora układu chłodzenia silnika (przy niskich obrotach)
4. 15 Kierunkowskazy
5. 25 (30) Silniki wycieraczek, spryskiwaczy i wycieraczek reflektorów
6. 7.53 Żarówki świateł stop. Programowalny regulator prędkości (tempomat)
7, 15 Sygnały dźwiękowe
8, 25 (30) 2 Element ogrzewania tylnej szyby
9, 7,5 (15) Wyposażenie elektryczne silników gaźnikowych. lub Światła cofania. (Urządzenia elektryczne silników gaźnikowych. Lampy świateł cofania. Wskaźnik włączonego biegu automatycznej skrzyni biegów)
10.7.5 Urządzenia sterujące. Komputer pokładowy lub urządzenia sterujące. Komputer pokładowy. Światła cofania
11. 15 Elektryczna pompa paliwa. Elektryczna pompa wtryskowa paliwa z silnikiem
12. 15 Radio. Pokładowy system sterowania. Urządzenia sterujące
13.7.5 Światło mijania lewe
14.7.5 Światło mijania prawe 15.7.5 Światła tylne (lampy przeciwmgielne)
16. 15 Element ogrzewania fotela kierowcy 17.25 (30) 2 Elektryczny szyberdach
18.30 Silnik elektryczny dodatkowego wentylatora układu chłodzenia silnika ( przy prędkości roboczej)
19,15 (30) 2 Silnik elektryczny i element grzewczy zewnętrznego lusterka wstecznego
20. 30 Silnik elektryczny wentylatora nagrzewnicy. Układ klimatyzacji
21.7.5 Lampy oświetlenia wnętrza. Lampka oświetlająca schowek. Przenośna lampa. Zegar. Odbiornik radiowy (urządzenie pamięci stacji). Komputer pokładowy
22. 7.5 Żarówki świateł pozycyjnych w reflektorze lewym, świetle tylnym lewym 23. 7.5 Żarówki świateł pozycyjnych w reflektorze prawym, świetle tylnym prawym. Lampy do oświetlenia instrumentów. Oświetlenie tablicy rejestracyjnej
24. 15 Kierunkowskazy w trybie alarmu
25. Zarezerwowane
26. Zarezerwowane
27. 25-30 System blokowania. Elementy grzejne do zamków drzwi. System antykradzieżowy System blokady drzwi. Elementy grzejne do zamków drzwi. System antywłamaniowy. Brzęczyk komputera pokładowego 28,25
(30) 2 Zapalniczka . Napęd elektryczny anteny. Silnik dodatkowej nagrzewnicy
29.7.5 Lewe światło przeciwmgłowe
30.7.5 Prawe światło przeciwmgłowe
Przekaźnik
- Przekaźnik normalnej prędkości / tryb gotowości;
- Sygnał dźwiękowy;
- Przekaźnik świateł drogowych;
- Przekaźnik świateł mijania;
- Nie używany;
- Przekaźnik wysokiej prędkości / tryb gotowości;
- Rezerwa;
- Przekaźnik świateł przeciwmgłowych;
- Rezerwa;
- Wycieraczka.
Dodatkowe informacje
Film o wymianie bezpiecznika w BMW E30 (seria 3).
