Skoda Fabia 2007 – 2014 bezpieczniki i przekaźniki

Skoda Fabia drugiej generacji ( Mk2 ) produkowana była w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013 i 2014 w wersjach nadwozia typu hatchback i kombi (Fabia Combi). Model ten był produkowany z silnikami benzynowymi i wysokoprężnymi o pojemnościach 1,2 1,4 1,6 i 1,9 litra. W tym materiale znajdziesz oznaczenia bezpieczników i przekaźników do Skody Fabia 2 generacji wraz ze schematami i zdjęciami skrzynki w której się znajdują. Osobno zauważamy bezpiecznik zapalniczki i podkładki.

Zły model? Opis Fabii 1. generacji przeczytasz tutaj , a 3. generacji tutaj .

Przedział pasażerski

Skrzynka bezpiecznikowa

Znajduje się pod kierownicą i jest przykryta osłoną zabezpieczającą.

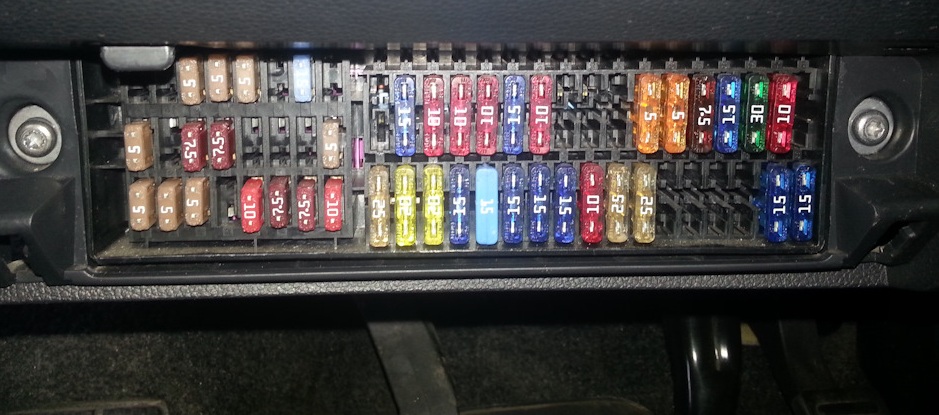

Zdjęcie poglądowe

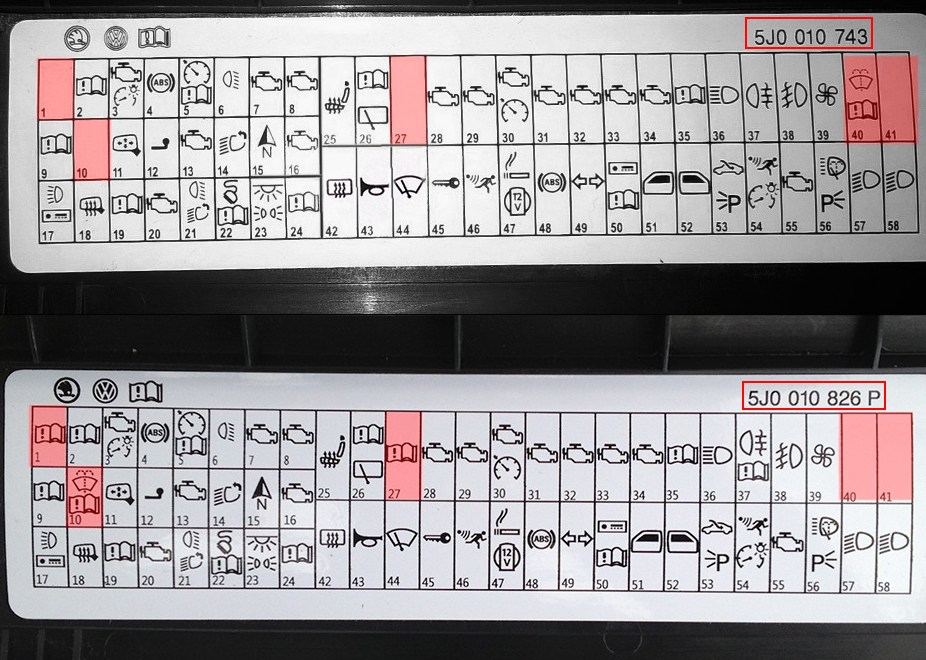

Na odwrocie okładki powinien znajdować się aktualny opis urządzenia dla Twojego pojazdu.

Numer seryjny tego oznaczenia zostanie umieszczony w prawym rogu. Oto 4 najczęstsze opcje:

• 5J0010623A – Fabia 2 od 2007 do 2010 (dorestyling)
• 5J0010743 – Fabia od 2010 do 2012
• 5J0010826P – Fabia od 2012 do 2015
• 5J0010675 – Fabia od 2007 do 2010.

W związku z tym oznaczenie może ulec zmianie.

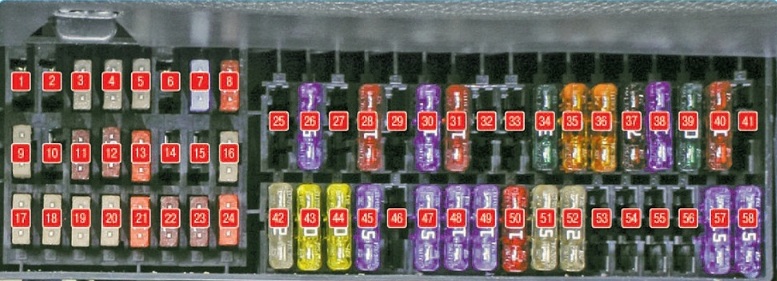

Schemat

Opis

1. Nie wzięty
2. 5A Przekaźnik rozrusznika
3. 7,5A Elektronika silnika, sterownik zasilania elektrycznego pokładowego, regulator zasięgu reflektorów, diagnostyka interfejsu magistrali danych, stabilizator napięcia
4. 5A Jednostka sterująca ABS, czujnik kąta skrętu, przycisk trybu Start-Stop
5. Urządzenie 5A Tempomat (dla silników benzynowych)
6. 10A Lampa cofania, (do samochodów z manualną skrzynią biegów)
7. 5A Sterownik silnika, układ zapłonowy (dla pojazdów z ręczną skrzynią biegów), 7,5A Elektronika silnika, dźwignia preselekcji automatycznej skrzyni biegów
8. 5A Przełącznik sterowania pedałem hamulca, Przełącznik pedału sprzęgła, Jednostka sterująca wentylatora chłodnicy
9. 5A Jednostka sterująca do adaptacyjnego sterowania oświetleniem i zasięgiem reflektorów, Jednostka sterująca klimatyzacją, klimatyzacją, wentylatorem chłodnicy, Jednostka sterująca Parktronic.
10. Nie wzięty
11. 5A Regulacja zewnętrznych lusterek wstecznych
12. 5A Jednostka sterująca rozpoznawaniem przyczepy
13. Mechatronika dwusprzęgłowej skrzyni biegów 5A, jednostka sterująca automatycznej skrzyni biegów
14. 10A Lewy moduł reflektora adaptacyjnego, Prawy moduł reflektora adaptacyjnego
15. 5A Przetwornica napięcia 12V/5V, Nawigacja
16. 5A Jednostka sterująca silnika, Przekaźnik pompy paliwa, Czujnik prędkościomierza (dla samochodów bez ABS), Jednostka sterująca pompy paliwa
17. 7,5A Żarówka światła do jazdy dziennej lewa lub prawa (DRL), lewy lub prawy moduł LED DRL i światło postojowe
18. 5A Podgrzewane lusterka zewnętrzne
19. 5A Kontakt S
20. 15A Jednostka sterująca pompą paliwa
21. 10A Światło cofania dla pojazdów z automatyczną skrzynią biegów lub światłami przeciwmgłowymi w przypadku podłączenia przez BCM
22. Zestaw wskaźników 7,5A, gniazdo diagnostyczne, jednostka sterująca, kierownica wielofunkcyjna (bez systemu Start-Stop)
23. 15A Oświetlenie wnętrza nadwozia, półki do przechowywania, oświetlenie bagażnika
24. 5A Jednostka sterująca elektryczną siecią pokładową pojazdu
25. 20A Podgrzewane siedzenia
26. 10A Silnik wycieraczki tylnej szyby
27. Nie wzięty
28. 10A Elektronika silnika
29. 10A Elektronika silnika
30. 15A / 20A Pompa wstępnego zalewania paliwa, Transformator wysokiego napięcia układu zapłonowego, Czujnik położenia pedału sprzęgła, Przekaźnik małej mocy cieplnej, Tempomat (dla silników Diesla)
31. Sonda lambda 10A
32. 15A Zawór regulacji ciśnienia paliwa
33. 15A Jednostka sterująca silnika
34. 20A Pompa podciśnieniowa hamulca, sterownik silnika, elektronika silnika
35. 5A Lampka kontrolna zasięgu reflektorów
36. 15A Światła drogowe
37. 7,5A Lampa tylnego światła przeciwmgielnego po lewej stronie, Lampka ostrzegawcza tylnego światła przeciwmgielnego
38. 10A Światła przeciwmgielne
39. 30A Wentylator do wlotu świeżego powietrza
40. 15A Przełącznik wycieraczki tylnej szyby, rezystor grzewczy spryskiwacza szyby przedniej
41. Nie wzięty
42. 25A Ogrzewana tylna szyba
43. 20A Sygnały dźwiękowe
44. 20A Elektryczny silnik wycieraczek
45. 10A Silnik centralnego zamka w pokrywie bagażnika (Centralny zamek)
46. 15A Urządzenie alarmowe przeciwkradzieżowe (dla systemu Start-Stop)
47. Zapalniczka 15A, gniazdo 12V
48. Jednostka sterująca ABS 15A
49. 15A Kierunkowskaz
50. 10A Radio samochodowe z nawigacją
51. 25A Sterownik drzwi kierowcy, sterownik tylnych lewych drzwi
52. 25A Sterownik drzwi pasażera przednich, sterownik drzwi tylnych prawych
53. 25A Jednostka sterująca dachem przesuwnym
54. 15A Alarm antywłamaniowy (bez systemu Start-Stop)
55. Mechatronika z podwójnym sprzęgłem 30A
56. 25A Przekaźnik czyszczenia reflektorów
57. 15A Lampa świateł mijania i poziomowania reflektorów, lewa strona
58. 15A Lampa pochylenia świateł mijania i zasięgu reflektorów, prawa strona

Za zapalniczkę odpowiada bezpiecznik nr 47, 15A. A dla sprzątacza numer 10 lub 40.

Skrzynka przekaźników

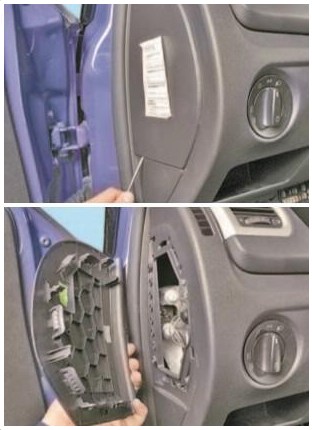

Znajduje się na końcu tablicy rozdzielczej, za lewą osłoną.

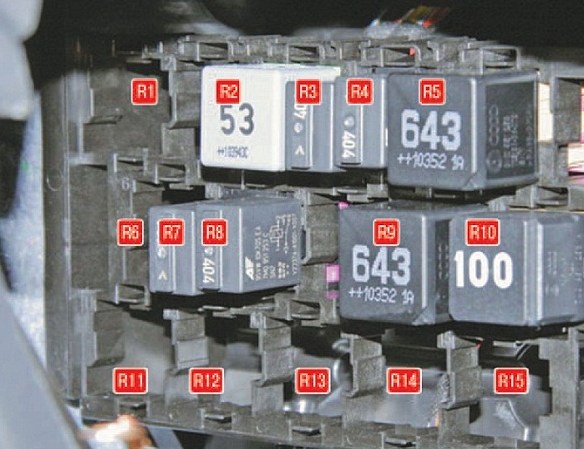

Schemat

Przeznaczenie

• R1, R6, R11-R15 – rezerwa;
• R2 – przekaźnik ogrzewania szyby przedniej (w zależności od konfiguracji);
• R3 – przekaźnik blokujący rozrusznik;
• R4 – przekaźnik zasilania paliwem na linii ciśnieniowej;
• R5 – przekaźnik zasilania;
• R7 – przekaźnik przednich świateł postojowych;
• R8 – przekaźnik pompy paliwa;
• R9 – przekaźnik klimatyzacji;
• R10 – styk przekaźnika „X”

Komora silnika

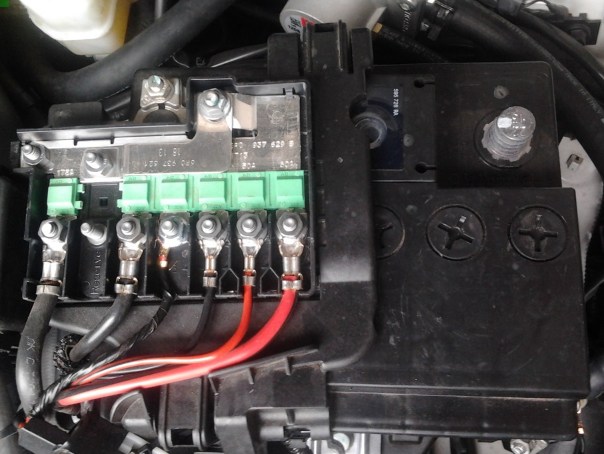

Skrzynka montażowa z bezpiecznikami i bezpiecznikami znajduje się w pokrywie na akumulatorze.

Typ 1

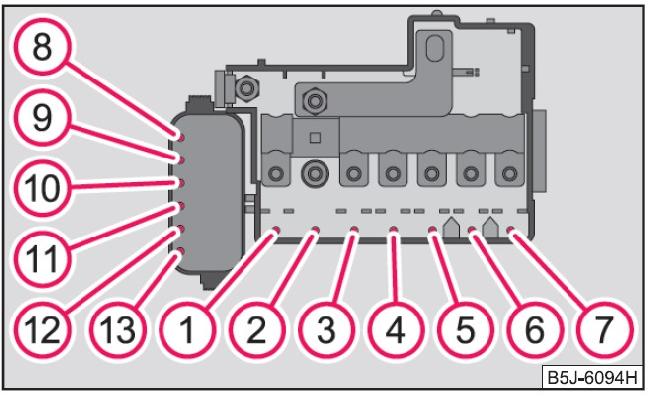

Schemat

Oznaczenie

1. Generator 175A
2. Nie zajęty
3. Wnętrze 80A
4. 60A Dodatkowe ogrzewanie elektryczne
5. Wnętrze 40A
6. 50A Wentylator chłodzący, świece żarowe
7. Sterowanie elektryczne 50A
8. 25A ABS, ESP, ASR
9. 30A Wentylator chłodzący
10. 5A Wentylator chłodzący
11. 40A ABS, ESP, ASR
12. 5A Centralna jednostka sterująca
13. 5A Automatyczna skrzynia biegów, 40A Dodatkowe ogrzewanie

Typ 2

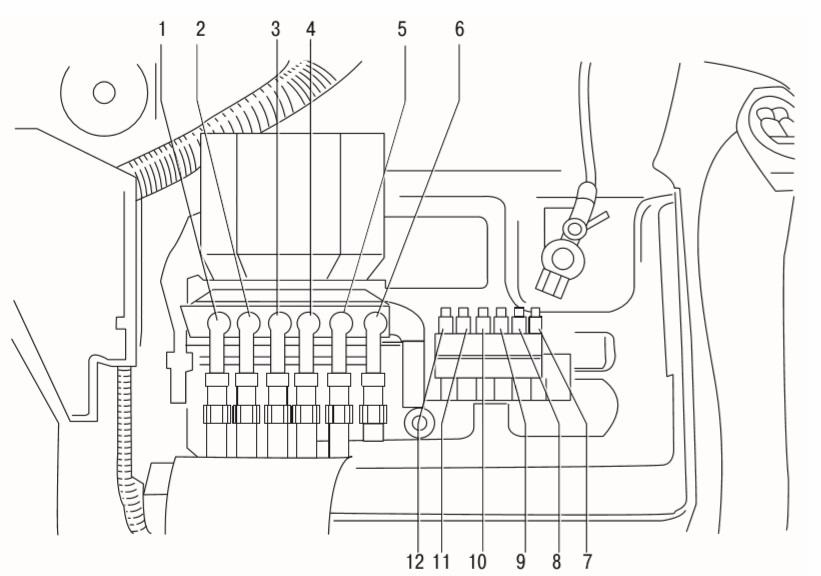

Schemat

Przeznaczenie
